Genaues Zeichnen von Begrenzungen

Wie in dem Video zum Beginnen mit einer gescannten Zeichnung (verfügbar im Online-Hilfe-Thema " Quick-Start Lernpfad: CAD-Zeichnungen und BIM-Modelle mit ARCHIBUS verbinden") dargestellt, sind mehrere Befehle verfügbar, die nicht nur das Zeichnen beschleunigen, sondern auch die Genauigkeit verbessern. Es gibt zahlreiche Tipps und Tricks für das Arbeiten in CAD. Das vorliegende Thema beschränkt sich jedoch auf einen Überblick über die wichtigsten Funktionen, die beim Zeichnen von Bruttoinnenflächen und Raumbegrenzungen hilfreich sein können.

Sie finden die Schlüsselbefehle zum genauen Zeichnen im Quick-Start Prozessnavigator-Menü der Erweiterung für AutoCAD. Wenn Sie sich bei der Erweiterung für AutoCAD als Quick-Start-Benutzer (d.h. als AFMSTART oder AISTART) anmelden, wird dieses Menü auf der linken Seite des Zeichenbereichs angezeigt.

Verwenden des Befehls "Einheiten"

Wenn Sie in einem ARCHIBUS-Menü den Befehl "Neue Zeichnung" verwenden, wird durch das ARCHIBUS-Dialogfeld "Neue Zeichnung" sichergestellt, dass Sie die Zeichnung ordnungsgemäß als "Metrisch" oder "Britisch" registrieren. Sie können jedoch auch über den Befehl "Einheiten" den Maßstab einstellen, in dem von der AutoCAD-Statuszeile und -Befehlen Einheiteninformationen angezeigt werden.

Für Zeichnungen mit britischen Einheiten:

Wählen Sie den Typ "Architektur" aus.
Wählen Sie eine Genauigkeit von 0 aus (dadurch wird 1" die kleinste angezeigte Streckeneinheit).

In Zeichnungen mit britischen Einheiten ist eine AutoCAD-"Streckeneinheit" gleich 1" für alle Zeichnungen. In Zeichnungen mit metrischen Einheiten wechselt eine AutoCAD-"Streckeneinheit" (d.h. der Wert, der von AutoCAD als ganze Zahl betrachtet wird) zwischen M, cm und mm, je nach Land.

Für Zeichnungen mit metrischen Einheiten:

Wählen Sie den Typ "Dezimal" aus.
Wählen Sie eine Genauigkeit, die für Ihre Basiseinheiten sinnvoll ist, d.h. "2" für metrische Einheiten und "0" für cm- und mm-Einheiten.

Verwendung des Ortho-Modus

Die meisten Linien in einem Grundriss sind geradlinig. Daher empfiehlt es sich, Ihre Punktauswahl auf rein horizontale bzw. rein vertikale Linien zu beschränken. Gehen Sie hierzu folgendermaßen vor:

Verwenden Sie die Option "Ortho-Modus ein/aus" im Prozessnavigator, mit der Sie den Ortho-Modus ein- oder ausschalten können.
Alternativ können Sie in der unteren AutoCAD-Statusleiste auf die Schaltfläche klicken, die wie ein rechter Winkel aussieht.
Sie können auch an der AutoCAD-Befehlseingabe ORTHO eingeben.

Verwenden des Fangrasters

Für Zeichnungen im Bereich Anlagenmanagement oder Lebenszyklusmanagement benötigen Sie in der Regel eine Genauigkeit von 6" oder 10 cm. In weniger häufigen Fällen, in denen Flächen für die Berechnung von Kostenverrechnungen verwendet werden, die einer Prüfung unterliegen, benötigen Sie eine Genauigkeit von 1" bzw. 2 cm.

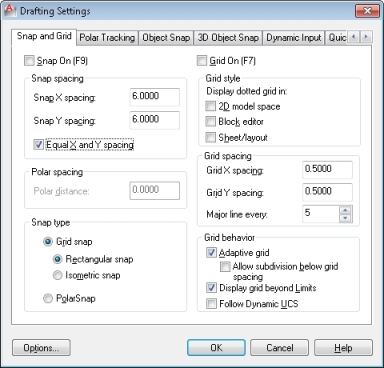

Sie können Ihre Entwürfe beschleunigen, indem Sie ein Fangraster für die kleinste erforderliche Genauigkeit einstellen. Durch das Fangraster wird sichergestellt, dass jede Linie oder Polylinie, die Sie zeichnen, in diesem Raster beginnt oder endet. Wenn Sie beispielsweise ein Fangraster von 6"x 6" einstellen, werden alle Punkte, die die zeichnen, in diesem Raster "gefangen". Durch diese Einstellung wird auf einfache Weise sichergestellt, dass Linien – wie z.B. die Polylinien für benachbarte Räume – an exakt dem gleichen Punkt beginnen und enden.

Verwenden von Objektfankmodi

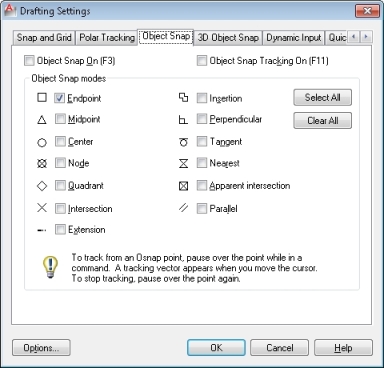

In einigen Fällen empfiehlt es sich, den nächsten Punkt – beispielsweise die Anfangsecke eines benachbarten Raums – von einem bestehenden Punkt aus zu beginnen, wie z.B. der Ecke des zuletzt gezeichneten Raums. In diesem Fall verwenden Sie erneut den Befehl "Objektfang", stellen jedoch die Registerkarte "Objektfang" wie dargestellt ein.

Über dieses Dialogfeld können Sie "Fangmodi", die den Cursor auf Punkten von bestehenden Elementen fangen, ein- und ausschalten.

Zeichnen nach IFMA-, BOMA-, FICM- oder IPD-Standards

Je nach Branche und Land empfiehlt es sich in einigen Fällen, beim Zeichnen einen Industriestandard wie IFMA, BOMA oder IPD zu berücksichtigen. Einige Unternehmen wenden diese Standards aus Konsistenzgründen an.

Sie unterscheiden sich zwar im Detail im Hinblick die Zeichnung, jedoch liegt der wesentliche Unterschied dieser Standards in ihrer Definition der Begrenzungen von Innenräumen.

Einige Standards definieren Innenraum als bis zur Innenwandoberfläche reichend. In diesem Fall ist das Zeichnen mithilfe von Fangmodi häufig hilfreich, da Sie den Endpunktfang verwenden können, um exakt auf die Endpunkte und Schnittpunkte der bestehenden Wandlinien zu fangen.
Andere Standards definieren Innenraum als bis zur Mitte der Innenwände, zur Oberfläche von Konstruktionselementen wie Stützen und zu den aufragenden, Fenster enthaltenden Wandinnenkanten reichend. In diesem Fall ist es häufig hilfreich, die Fangmodi zum Zeichnen der Außenwandkanten und Konstruktionselemente zu verwenden und das Fangraster für die Achse der Innenwände.
Beachten Sie unbedingt die unterschiedliche Differenzierung von Innenraum, wenn Sie beim Zeichnen einen bestimmten Standard verwenden. Beispiele für die Konfiguration von ARCHIBUS für verschiedene Standards finden Sie im Hilfethema über das Zuweisen von IFMA- und BOMA-Konventionen zu einer ARCHIBUS Raumbestandsliste im Abschnitt "Raumplanung & -management/Raumbestandsliste & Wirtschaftlichkeit/Konzepte" der ARCHIBUS-Benutzerhilfe.
Noch ein letzter Hinweis zu Standards. Wenn Sie keine Daten definieren, welche die strengen Anforderungen einer bestimmten Vorschrift erfüllen müssen – wie z.B. bei der Verrechnung für Gesundheitseinrichtungen oder Forschungsräume, die staatliche Zuschüsse erhalten – können Sie unter dem Aspekt der Gesamtraumplanung und -verwaltung den Standard frei wählen, solange Sie konsistent bleiben. Nach der Auswahl Ihres Standards empfiehlt sich die Wahl einer der folgende Möglichkeiten:
Zeichnen von Räumen zur Achse der Wände und Oberfläche von Konstruktionselementen, wenn Sie mit BIM-Modellen arbeiten (da Revit hierbei Flächen automatisch definiert)
Zeichnen von Räumen zu den Wandoberflächen, wenn Sie mit AutoCAD arbeiten (da der nachfolgend beschriebene Befehl BPOLY diesen Begrenzungstyp automatisch erstellen kann).

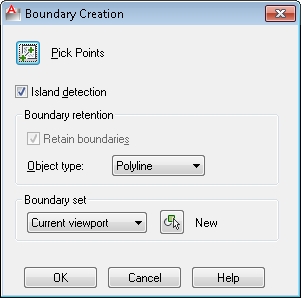

Verwenden des Befehls BPOLY

Wenn Sie Räume bis zur Oberfläche von Wänden zeichnen, können Sie mit dem Befehl"BPOLY" viel Zeit sparen. Dieser Befehl kann die Begrenzung eines umschlossenen Raums in einem Schritt zeichnen.

So verwenden Sie den Befehl:

Verwenden Sie den Befehl "LAYER", um alle Linien zu aktivieren, die Ihre Räume umschließen, wie z.B. Fensterlinien, Wandlinien oder Türlinien.
Verwenden Sie den Befehl "Räume einstellen" im ARCHIBUS Prozessnavigatormenü, um den Raum-Layer einzustellen.
Aktivieren Sie ihn, indem Sie an der AutoCAD-Befehlseingabe "BPOLY" eingeben.
Wählen Sie die Option "Auswahlpunkte" und dann in jedem umschlossenen Raum einen Punkt aus. Drücken Sie anschließend die Eingabetaste.

Dieser Befehl erstellt eine separate, geschlossene Polylinie für jeden Raum.
