Smart Client-Erweiterung für AutoCAD
Smart Client DWG Editor

Neue Objektsymbole durch Kopieren erstellen

Wenn Sie Objektsymbole mit Standarddaten (z.B. für Raumstandard oder Gerätestandard) kopieren, erstellen die Zeichenprogramme neue Objekte mit denselben Standardwerten als Quell-Objektsymbole.

Wenn Sie beispielsweise den AutoCAD-Befehl "Start/Ändern/Kopieren" verwenden, um ein Geräte-Objektsymbol mit dem Gerätestandard "A-STD-PC" zu kopieren, erstellt ARCHIBUS Smart Client-Erweiterung für AutoCAD oder DWG Editor einen neuen Block, in dem A-STD-PC als erweiterte Objektdaten gespeichert wird. Der neue Block zeigt diesen Wert als Objekttext an.

Wenn Sie jetzt den Befehl "ARCHIBUS/Objekt/Daten bearbeiten" in der Multifunktionsleiste verwenden, um diesem Objekt Informationen zuzuweisen, werden Sie feststellen, dass das Feld "Standardgerät" im Dialogfeld "Daten bearbeiten" den Wert A-STD-PC enthält.

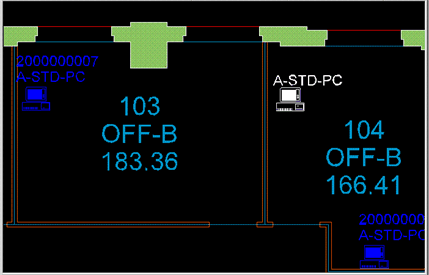

Die folgende Abbildung enthält ein kopiertes Geräteobjektsymbol (links). Beachten Sie, dass die Kopie (in weiß dargestellt) denselben Standard, A-STD-PC, als Quelle enthält. Wenn Sie jetzt den Befehl "ARCHIBUS/Objekt/Daten bearbeiten" auf diesen Block anwenden, um weitere Informationen zuzuweisen, wird im Feld "Standardgerät" des Dialogfelds "Daten bearbeiten" der Wert A-STD-PC angezeigt.

Grundrisszeichnung mit kopiertem Objektsymbol



So erstellen Sie neue Objektsymbole aus vorhandenen Objektsymbolen

  1. Rufen Sie ARCHIBUS Smart Client-Erweiterung für AutoCAD oder DWG Editor auf, stellen Sie die Verbindung zu einem Projekt her, und öffnen Sie die Zeichnung mit dem Objektsymbol, das Sie kopieren möchten.
  2. Wählen Sie eine Prozessnavigatoraufgabe aus, um den Layer für den Objekttyp festzulegen, mit dem Sie arbeiten. Wenn Sie beispielsweise Räume bearbeiten möchten, wählen Sie den Befehl "Räume einstellen". Oder klicken Sie auf den Befehl "ARCHIBUS/Objekt/Objekt-Layer einstellen" in der Multifunktionsleiste.
  3. Klicken Sie in der Multifunktionsleiste auf den Befehl "Start/Ändern/Kopieren", um das Objekt zu kopieren.
    Anschließend weist das Programm dem neuen Objekt den Standardwert des Quell-Objektsymbols zu und zeigt den Standardwert als Objekttext an.
  4. Klicken Sie in der Multifunktionsleiste auf den Befehl "ARCHIBUS/Objekt/Daten bearbeiten", um dem Objekt einen Primärschlüssel und andere Werte zuzuweisen. Wenn Sie das Dialogfeld für das neue Objektsymbol prüfen, werden Sie feststellen, dass das Standardfeld mit den Standardwerten des Quell-Objektsymbols ausgefüllt wurde.
