Einrichten der Zeichnungslayer

Wenn Sie Anlageninformationen in einer CAD-Zeichnung entwickeln oder anzeigen möchten, müssen Sie die folgenden Layer-Informationen für die jeweilige Aufgabe einstellen:

Der aktuelle Layer der Zeichnung – der Layer, auf dem die von Ihnen gezeichneten Objekte gespeichert werden. (Der Name des aktuellen Layers der Zeichnung wird unter "Registerkarte "Start"/Layer/Liste" in der Multifunktionsleiste im jeweiligen Zeichenprogramm angezeigt.)
Die anzuzeigenden Layer – die übrigen für die jeweilige Aufgabe relevanten Layer.

Zum Festlegen des aktuellen Layers stehen mehrere Möglichkeiten zur Verfügung:

Verwenden Sie eine Aufgabe, wie z.B. "Anschlussbuchsen einrichten" im Prozessnavigator von ARCHIBUS Smart Client-Erweiterung für AutoCAD oder DWG Editor.
Führen Sie von der Befehlszeile den Befehl zum Festlegen des Layers (AFM_ASTLAY) aus, und wählen Sie den Layer für das zu bearbeitende Objekt aus der Liste "Werte auswählen" aus. Siehe Befehl "Objekt-Layer einstellen".
Wählen Sie im Dialogfeld zur Verwaltung der Layer-Eigenschaften den Layer aus, und aktivieren Sie das Kontrollkästchen, um den Layer als aktuellen Layer festzulegen. Siehe So legen Sie einen Layer als aktuellen Layer fest.

Beispiel

Mit der Prozessnavigator-Aufgabe "Raum- und Flächenmanagement/Raumbestandsliste verwalten/Räume zeichnen" zeigen Sie den Raum-Layer sowie den Bruttoflächen- und Gebäuderaster-Level an.

Führen Sie die Aufgabe "Räume einstellen" aus, um den Raum-Layer als aktuellen Layer festzulegen. Nachdem Sie die Aufgabe "Räume einstellen" ausgeführt haben, wird RM in der AutoCAD-Layer-Symbolleiste (Registerkarte "Start"/Layer/Liste) angezeigt, um Sie an den aktuellen Layer zu erinnern.

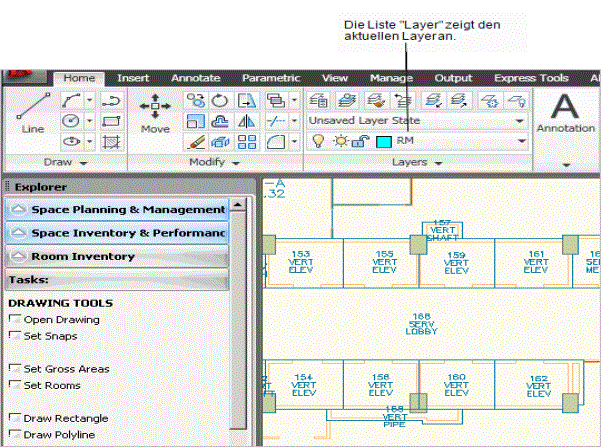

AutoCad-Layer-Symbolleiste

Wenn Sie nun die Aufgabe "Raum- und Flächenmanagement/Gebäudewirtschaftlichkeit analysieren/Bruttoflächen zeichnen" und anschließend "Bruttoflächen einstellen" ausführen, wird der Raum-Layer ausgeblendet und die Bruttofläche wird als aktueller Layer der Zeichnung aktiviert.

So verwenden Sie eine ARCHIBUS-Option zum Festlegen der aktiven Layer einer Zeichnung:

Führen Sie im Prozessnavigator eine Zeichnungsaufgabe aus (z.B. Räume zeichnen).
Wählen Sie im CAD-Prozessnavigator eine Aufgabe aus dem Formular aus: Legen Sie den <Layertyp> fest, wie z.B. "Räume einstellen".

Hinweis: Layer, die in der Zeichnung noch nicht enthalten sind, werden vom Programm automatisch erstellt.
