Uso de los valores predeterminados de jerarquía de espacio

Para cada uno de los dibujos de planta de su proyecto, se debe definir los valores predeterminados de jerarquía de espacio, que son los valores predeterminados de edificios y de plantas para los símbolos de activos que se encuentran en cada piso.

Los programas de dibujo pueden utilizar dichos valores para rellenar los campos “Código de edificio” y “Código de planta” de la base de datos para cada nuevo símbolo de activos que se cree. De esa manera, los valores predeterminados de jerarquía de espacio pueden reducir la cantidad de información a introducir al crear nuevos símbolos de activos.

Suponga que su dibujo representa la planta RF (el techo) del edificio HQ, y que estos valores están definidos en la base de datos como los valores predeterminados de jerarquía de espacio para el dibujo. Si se crea un nuevo símbolo de activos de equipos en el dibujo, el programa de dibujo automáticamente rellena el campo de Código de edificio con el valor “HQ” y el campo de Código de planta con el valor “RF”, en el registro vinculado de equipos.

Cuando se ejecuta el comando ARCHIBUS/Activo/Editar datos en un nuevo símbolo de activos, el diálogo “Editar datos” mostrará que el sistema rellenó el campo “Código de edificio” con el valor “HQ” y el campo “Código de planta” con el valor “RF” (los valores de jerarquía de espacio). Se puede proceder a rellenar los campos restantes.

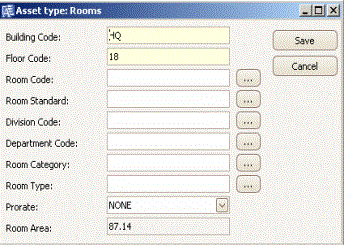

captura de pantalla del cuadro de diálogo “ Editar datos” del tipo Espacios de activos

Para establecer los valores predeterminados de jerarquía de espacio de un dibujo:

  1. En el programa ARCHIBUS, ingrese registros en la tabla de Edificios y en la tabla de Plantas para definir los edificios y las plantas. .
  2. En ARCHIBUS, en el panel Explorador, haga clic en la pestaña Dibujos. Seleccione un dibujo y haga clic en el botón Propiedades:
  3. Haga clic en las opciones “Edificio” y “Planta” para rellenar la opción de valores predeterminados de jerarquía de espacio. En las listas de validación, seleccione los valores que correspondan al dibujo.

Nota: También se puede establecer este información en los nuevos dibujos que cree en AutoCAD, y en los dibujos existentes de CAD cuando los trae a ARCHIBUS por primera vez. Para más información, véase Traer dibujos a proyectos de ARCHIBUS
