Agregar bloques a los dibujos de planos de planta

Se utiliza el comando “Insertar bloque” de ARCHIBUS para representar en los dibujos elementos tales como ordenadores y equipos de oficina, equipos de telecomunicaciones, mobiliario y personas.

Una vez que se haya agregado un bloque a la capa correspondiente de un dibujo, se puede utilizar el comando ARCHIBUS/Activo/Editar datos a fin de convertir el bloque en un símbolo de activos y vincularlo a un registro de una base de datos. El procedimiento se explica en los temas relativos a los Símbolos de activos.

Para agregar bloques a un dibujo

1. Haga que la capa actual del dibujo sea la capa en la que quiere insertar el bloque.
2. Seleccione la tarea Insertar bloque en el Navegador de procesos. Por ejemplo, seleccione la tarea Gestión de activos/Portal de activos/Inventario de equipos/Insertar bloque.

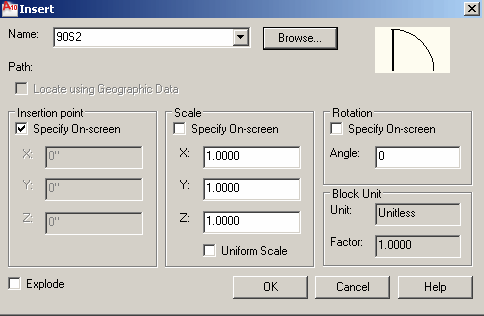

   Se mostrará el cuadro de diálogo “Insertar”.



3. En el cuadro de diálogo, seleccione alguna de las acciones a continuación y haga clic en Aceptar al terminar:
   1. Para seleccionar un bloque que ya se haya utilizado en el dibujo, presione el icono de la flecha hacia abajo en la opción Nombre y seleccione un bloque de la lista. Dicha lista mostrará sólo los bloques que ya se hayan agregado al dibujo; dichos bloques quedan almacenados en la tabla de bloques del dibujo.
   2. Seleccione el comando Explorar para seleccionar un bloque que no esté presente en el dibujo. En el cuadro de diálogo “Seleccionar archivo de dibujo”, encuentre y seleccione el archivo del formato .DWG correspondiente al bloque deseado. Observe que puede seleccionar bloques de dibujo que estén en cualquier directorio.
4. Conserve las opciones predeterminadas de escala y de ángulo de rotación.
5. Pulse en Aceptar y haga clic con el ratón para seleccionar el punto en el que quiere insertar el bloque.
