¿Qué es un bloque?

Los bloques se utilizan para representar elementos de las instalaciones tales como equipos, dispositivos de telecomunicaciones y mobiliario, que se encuentran en los dibujos de los planos de planta. A los bloques se los puede considerar como plantillas o modelos que se pueden utilizar para dibujar repetidamente los mismos elementos exactamente de la misma manera. Los bloques son pequeños dibujos de CAD, diseñados para incorporarse a dibujos de mayor tamaño. Generalmente se dibujan a escala total; una silla que tenga 30 cm de ancho y 30 cm de profundidad se dibuja como un bloque de dibujo de 30 x 30 cm.

Por ejemplo, un dibujo de un plano de planta puede contener símbolos que representan ordenadores. Dichos símbolos son realmente referencias a un bloque de dibujo. Cuando se inserta un bloque, se instruye al programa para que muestre una copia del bloque de dibujo en el lugar específico. A eso se le conoce como referencia mediante bloques.

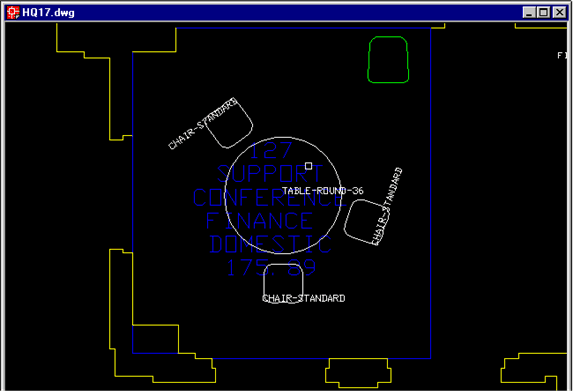

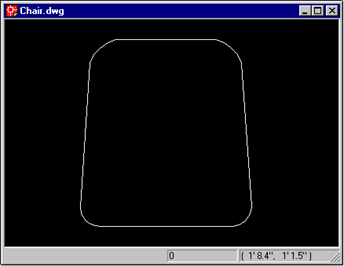

La imagen a continuación muestra una referencia al bloque de dibujo Chair.dwg (mostrado antes) insertado como una referencia mediante bloques en la esquina superior derecha del espacio. Observe que debido a que el bloque de dibujo fue creado con las dimensiones que representa, cuando se inserta en un dibujo una referencia a ese bloque de dibujo se muestra en la escala correcta.

El uso de bloques para representar los elementos de sus dibujos de planos de planta tiene muchas ventajas:

• El mismo bloque se puede insertar repetidamente en todos los dibujos, y múltiples usuarios pueden tener acceso al bloque, lo que contribuye que los dibujos de los planos de planta sean consistentes y cumplan con los estándares.
• Los bloques pueden ahorrar tiempo al dibujar ya que el bloque se define sólo una vez; después, cada vez que se necesite el bloque, se puede llamar a la definición del bloque e insertar una referencia al bloque.
• Los bloques reducen el tamaño de los archivos de los dibujos debido a que la definición del bloque se almacena solamente en un lugar, y lo que se agrega a los dibujos son múltiples referencias al bloque.

Los bloques de dibujo por lo general guardan su contenido en la capa 0 del dibujo. Los elementos contenidos en la capa 0 toman las propiedades, como el color, de la capa en la que se insertan; por lo tanto, al almacenar el contenido de un bloque en la capa 0 se puede utilizar el mismo bloque en muchas capas.

Nota Los bloques de escala total se dibujan en proporción a los elementos que representan. ARCHIBUS también trabaja con bloques unitarios, que se dibujan en dimensiones de 1 x 1 unidades.

Para abrir un bloque de dibujo

1. Arranque su herramienta de dibujo y abra su proyecto de ARCHIBUS.
2. En la cinta de opciones, haga clic en el comando Utilidades/Comandos gráficos/Abrir bloque de dibujo.
3. Seleccione un archivo DWG con el uso del cuadro de diálogo Abrir y desplazándose al directorio en el que se almacenan los bloques de dibujo.

Nota: si abre un bloque de dibujo y no se observa nada, haga clic en Vista/Navegar/Zoom/Extensiones.  Dado que muchos bloques de dibujo son pequeños, es posible que no se muestren hasta que se ajuste el acercamiento-alejamiento.
