Configuración de las capas de dibujo

Cuando se está generando o mostrando información de inmuebles mediante dibujos CAD, se debe configurar la siguiente información de las capas, de la tarea en ejecución:

• La capa actual del dibujo—la capa en la que se almacenarán los elementos que se dibujan. (Para su comodidad, los programas de dibujo muestran el nombre de la capa actual del dibujo en la lista pestaña Inicio/Capas/Lista de la cinta de opciones).
• Las capas a mostrar—las otras capas que son útiles en la tarea que se ejecuta.

Hay varias formas de establecer la capa actual:

• Ejecute una tarea del Navegador de procesos del programa Extensión Smart Client de ARCHIBUS para AutoCAD o DWG Editor, como la tarea Establecer conectores.
• En la línea de comandos, ejecute el comando “Establecer capas” (AFM_ASTLAY) y seleccione la capa correspondiente al objeto en el que trabaja, en la lista “Seleccionar valores”. Véase Comando “Establecer capa de activos”.
• En el diálogo “Gestor de propiedades de las capas”, marque la capa y la casilla para establecer la capa marcada como la capa actual. Véase Para hacer que una capa sea la capa actual.

Ejemplo

La tarea Gestión de espacio/Gestionar inventario de espacio/Dibujar espacios del Navegador de procesos muestra la capa de Espacio y también muestra la capa de Área bruta y la capa de Cuadrícula del edificio.

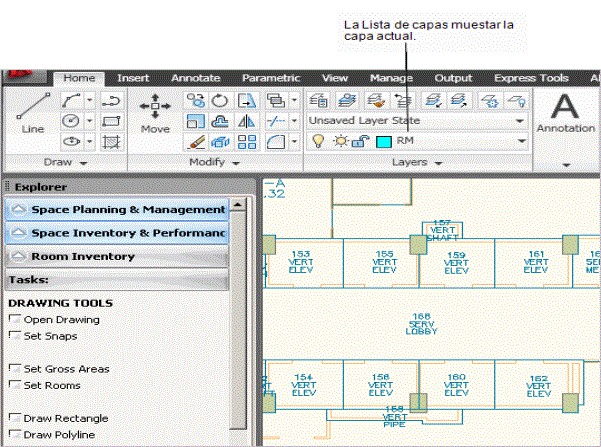

Ejecute la tarea Establecer espacio para establecer la capa de Espacio como la capa actual. Tras ejecutar la tarea Establecer espacio, la capa RM se muestra en la barra de herramientas de las capas de AutoCAD (mostrada en pestaña Inicio/Capas/Lista) para recordarle cuál es la capa actual.

Si ahora ejecuta la tarea Gestión de espacio/Analizar rendimiento del edificio/Dibujar áreas brutas, y luego ejecuta la tarea Establecer áreas brutas, el programa ocultará la capa Espacio y hará que la capa “Área bruta” sea la capa actual del dibujo.

Para utilizar una opción específica de ARCHIBUS a fin de establecer la capa actual de un dibujo

• Ejecute una tarea de dibujo del Navegador de procesos, como la tarea Dibujar espacios.
• En el Navegador de procesos de la herramienta CAD , seleccione una tarea cuyo nombre tenga el siguiente esquema: Establecer <tipo de capa>, por ejemplo, Establecer espacios.

Nota: si algunas capas todavía no existen en el dibujo, el programa las creará.
