Trabajo con la Lista de dibujos

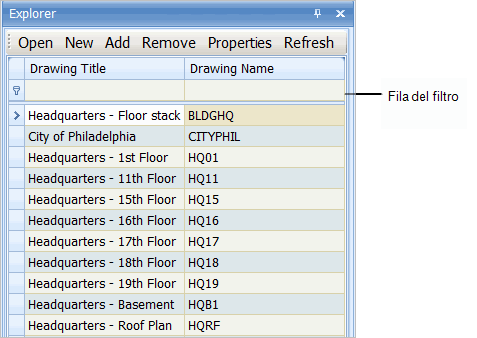

La Lista de dibujos muestra todos los dibujos que forman parte del proyecto actual. Cuando se agrega un dibujo a un proyecto, el programa agregará el dibujo a la Lista de dibujos del proyecto. La Lista de dibujos incluye un renglón de filtro, para que pueda encontrar rápidamente un dibujo específico.

En el programa Smart Client o en el programa Extensión Smart Client de ARCHIBUS para AutoCAD o DWG Editor, la pestaña Dibujos del panel del Explorador permite tener acceso y trabajar con los dibujos con el uso del Lista de dibujos.

En la lista de dibujos se puede:

• Encontrar y seleccionar dibujos de la lista, y hacer clic en Abrir para abrirlos, o abrirlos haciendo doble clic sobre el dibujo en la lista. Se puede utilizar el renglón de filtro para hacer búsquedas de dibujos por Título y por Nombre. Véase Procedimiento: abrir dibujos.


  Luego de seleccionar un dibujo de la lista, ARCHIBUS arranca el programa Extensión Smart Client de ARCHIBUS para AutoCAD o DWG Editor y abre el dibujo seleccionado.

• Creación de dibujos nuevos de ARCHIBUS al hacer clic en Nuevo. Véase Creación de nuevos dibujos de planos de plantas.
• Se puede hacer clic en Agregar y después introducir la información del dibujo para agregar un archivo DWG existente al proyecto y a la lista de dibujos. Véase Traer dibujos a proyectos de ARCHIBUS .
• Al seleccionar un dibujo y hacer clic en Propiedades, se puede ver las propiedades del dibujo, tales como la ruta de la carpeta del dibujo, la versión de AutoCAD y los valores de jerarquía de espacio.
• Al seleccionar un dibujo y hacer clic en Quitar se quita el dibujo de la lista de dibujos. Cuando se quita un dibujo de la Lista de dibujos, ARCHIBUS ya no mantendrá actualizada la información vinculada al dibujo a medida que usted agrega, elimina y modifica las entidades del dibujo.
• Si su sede ha habilitado Gestión de documentos para dibujos, su Lista de dibujos incluirá opciones para descargar los dibujos de una ubicación central para trabajar con ellos en su servidor local, además de opciones para cargar sus dibujos actualizados. Para obtener información, consulte Carga y descarga de dibujos del Sistema de gestión de documentos.

Procedimiento: abrir dibujos

Para abrir un dibujo:

1. Llegue a la Lista de dibujos mediante una de las siguientes maneras

• En el panel del Explorador del programa Smart Client, seleccione la pestaña Dibujos.
• Seleccione una tarea de CAD en el Navegador de procesos del programa Smart Client.
• Seleccione la pestaña Dibujos en el panel del Explorador del programa Extensión Smart Client de ARCHIBUS para AutoCAD o DWG Editor.

La Lista de dibujos muestra todos los dibujos que forman parte del proyecto actual.

2. De ser necesario, limite los dibujos que se muestra en la lista:
   1. Introduzca el título o el nombre completo o una parte del título o del nombre en el renglón de filtro; a medida que escribe, la lista se restringe a fin de mostrar sólo los dibujos que coinciden con la información introducida en el renglón. Véase Búsqueda de registros en una cuadrícula utilizando la fila de filtro que puede encontrar en el índice de la Guía de usuario de Smart Client/Información básica sobre el trabajo con cuadrículas.
   2. Para borrar el filtro para que la lista vuelva a mostrar todos los dibujos, haga clic en Actualizar en la parte superior de la Lista de dibujos.
3. Seleccione el dibujo en la lista y haga clic en Propiedades en la parte superior de la lista de dibujos, a fin de ver las propiedades de un dibujo, tales como la ruta de la carpeta, la versión de AutoCAD y los valores de jerarquía de espacio.
4. Haga doble clic sobre el dibujo que desea abrir.

   El dibujo se abrirá en la herramienta de CAD configurada en sus preferencias del usuario. Si la herramienta de CAD no está activa, al seleccionar el dibujo se iniciará la herramienta de dibujo CAD.
