Propósito: Utilice este comando para crear un nuevo dibujo y hacer su registro en ARCHIBUS como un dibujo inteligente. Si se ejecuta este comando estando abierto un dibujo, el comando vincula el dibujo actual con un registro de la base de datos cuando se rellene el diálogo Propiedades del dibujo.
Ejecute "ARCHIBUS/Dibujo/Nuevo” en la cinta de opciones para invocar este comando.

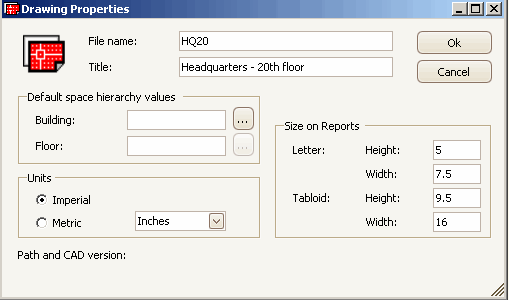

Al ejecutar este comando se muestra el diálogo Propiedades del dibujo.
|
Campo |
Propósito |
|
Nombre del archivo |
Escriba un nombre único para el archivo del nuevo dibujo que quiere crear, por ejemplo “HQ20”. ARCHIBUS agregará la extensión .DWG al nombre que se indique. |
|
Título |
Especifica el título del dibujo que se utilizará en los informes. |
|
Los valores a utilizar cuando se rellena los campos de jerarquía de espacio o de "ubicación" de los nuevos símbolos de activos. En el esquema predeterminado, los valores predeterminados de la jerarquía de espacio incluyen el Código de edificio y el Código de planta. Cuando se crea nuevos símbolos de activos con los comandos Editar datos y Numerar, los programas rellenan los nuevos registros con dichos valores. |
|
| Unidades | Determina si las unidades del dibujo son del sistema métrico o inglesas. Si selecciona unidades métricas, indique la unidad de medida (metros, milímetros o centímetros) correspondiente a cada unidad del dibujo. |
| Tamaño de informes | Indique la altura y el ancho utilizado para los informes, tanto para hojas tamaño carta como para las hojas tamaño tabloide (doble carta). |
