Dessiner précisément des contours

Comme illustré dans la vidéo « Démarrer à partir d'un dessin numérisé » (disponible dans la rubrique d'aide en ligne « Chemin d'apprentissage de Quick-Start : connectez vos dessins de CAO et vos modèles BIM à ARCHIBUS »), il existe plusieurs commandes permettant d'accéder les dessins et d'améliorer la précision. Bien qu'il existe une multitude de trucs et astuces pour travailler en CAO, cette rubrique présente les principales connaissances qui vous serviront au moment de dessiner des surfaces brutes intérieures et des contours de pièces.

Ces commandes clés, qui permettent de dessiner avec précision, sont accessibles depuis le menu du Navigateur de processus de Quick-Start pour l'extension pour AutoCAD. Si vous vous connectez à l'extension pour AutoCAD en tant qu'utilisateur de Quick-Start (par exemple, AFMSTART ou AISTART), ce menu s'affiche à gauche de la zone de dessin.

Utilisation de la commande Unités

Lorsque vous utilisez la commande Nouveau dessin dans un menu ARCHIBUS, la boîte de dialogue ARCHIBUS Nouveau dessin vous permet d'enregistrer le dessin de façon appropriée dans le système métrique ou anglo-saxon. Toutefois, vous pouvez utiliser la commande Unités pour définir l'échelle dans laquelle les commandes et la ligne de statut d' AutoCAD affichent les informations.

Dessins dans le système anglo-saxon :

Choisissez le type d'architecture.
Choisissez une précision de 0 (1" devient alors la plus petite unité de distance affichée).

Dans les dessins dans le système anglo-saxon, une « unité » de distance AutoCAD vaut 1" pour tous les dessins. Pour les dessins dans le système métrique, l'« unité » de distance AutoCAD (autrement dit, l'unité choisie et considérée par AutoCAD comme un nombre entier) passe de m à cm à mm en fonction du pays.

Dessins dans le système métrique :

Choisissez le nombre de décimales.
Choisissez une précision adaptée à vos unités de base, généralement 2 pour le mètre et 0 pour le cm et le mm.

Utilisation du mode orthogonal

La plupart des droites d'un plan sont rectilignes. Ainsi, vous pouvez contraindre votre sélection de points sur des droites purement horizontales ou purement verticales. Pour cela :

Utilisez la sélection « Basculer en mode ortho » dans le Navigateur de processus, qui permet d'activer ou de désactiver le mode orthogonal.
Sinon, cliquez sur le bouton en forme d'angle droit dans la ligne de statut AutoCAD.
Sinon, saisissez ORTHO à l'invite de commande d'AutoCAD.

Utilisation de la grille d'accrochage

Pour les dessins de gestion du patrimoine ou de gestion du cycle de vie, vous avez généralement besoin d'une précision de 6" ou 10 cm. Dans certains cas moins courants, lorsque les surfaces sont utilisées pour calculer les imputations des coûts soumises à un audit, vous aurez besoin d'une précision de 1" ou 2 cm.

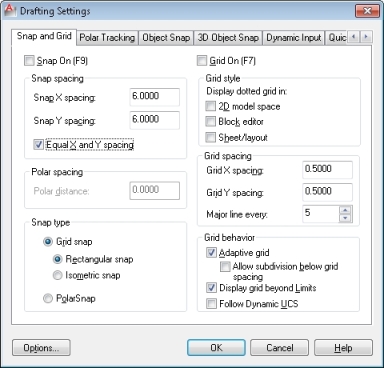

Vous pouvez accélérer votre dessin en configurant une grille d'accrochage pour cette précision minimale requise. Avec la grille d'accrochage, vous êtes certain que toutes les lignes et polylignes que vous dessinez commencent ou terminent sur cette grille. Par exemple, si vous définissez une grille d'accrochage de 6" x 6", tous les points que vous dessinez s'« accrocheront » à cette grille. Ce paramètre permet de commencer et de terminer des lignes plus facilement, par exemple des polylignes de pièces contiguës, à partir d'exactement le même point.

Utilisation des modes d'accrochage aux objets

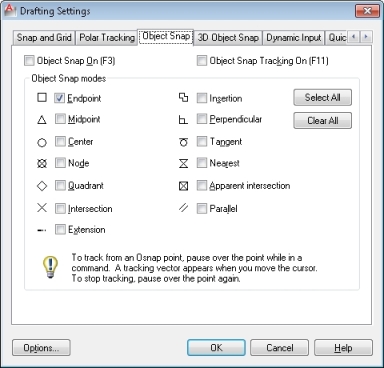

Dans certains cas, vous devrez commencer le point suivant, par exemple le premier coin d'une pièce contiguë, à partir d'un point existant, par exemple le coin de la dernière pièce dessinée. Dans ce cas, utilisez de nouveau la commande Accrochage aux objets, mais configurez l'onglet Accrochage aux objets comme illustré sur la figure.

Cette boîte de dialogue vous permet d'activer et de désactiver les « modes d'accrochage » qui permettra l'accrochage du curseur à des points d'éléments existants.

Dessiner selon les standards IFMA, BOMA, FICM ou IPD

Dans certains cas, vous devrez dessiner vos dessins en respectant un standard industriel, par exemple IFMA, BOMA ou IPD en fonction de votre secteur industriel et de votre pays. Certaines organisations adoptent ces standards pour des questions de cohérence.

Bien qu'ils diffèrent dans les détails, en ce qui concerne les dessins, la principale différence entre ces standards est la façon dont ils définissent les contours de pièces intérieures.

Certains standards définissent un espace intérieur comme une extension vers la face intérieure du mur. Dans ce cas, dessiner en utilisant des modes d'accrochage se révèle parfois utile, car il est possible d'utiliser l'accrochage aux extrémités pour accrocher exactement aux extrémités et aux intersections des lignes de mur existantes.
D'autres standards définissent un espace intérieur comme une extension vers le centre de murs intérieurs, vers la face d'éléments de structure comme des colonnes, et vers le bord intérieur dominant de murs comportant des fenêtres. Dans ce cas, il se révèle souvent utile d'utiliser les modes d'accrochage pour dessiner les bords de murs extérieurs et d'éléments de structure, et la grille d'accrochage pour la ligne centrale des murs intérieurs.
Si vous dessinez selon un standard particulier, prenez en compte le fait que les standards classent différemment les espaces intérieurs. Vous trouverez des exemples de configuration d'ARCHIBUS selon différents standards dans la rubrique d'aide « Mise en correspondance des conventions IFMA et BOMA avec un inventaire d'espace ARCHIBUS » dans la section Gestion et planification de l'espace / Inventaire et performance de l'espace / Concepts de l'aide d'ARCHIBUS.
Une remarque finale toutefois sur les standards. À moins que vous ne définissiez des données qui doivent respecter les structures d'un règlement particulier, comme une imputation pour des établissements de santé, ou des espaces de recherche universitaire utilisant des fonds fédéraux, le standard particulier utilisé est relativement arbitraire du point de vue de la planification et de la gestion de l'espace global, tant que vous êtes cohérent. Si vous pouvez choisir le standard, vous pouvez opter pour :
Dessiner des pièces par rapport à la ligne centrale des murs et la face des éléments de structure si vous travaillez à partir de modèles BIM (car Revit définit automatiquement des zones de cette manière).
Dessiner des pièces par rapport aux faces des murs si vous travaillez avec AutoCAD (car la commande BPOLY décrite ci-dessous peut créer automatiquement ce type de contour).

Utilisation de la commande BPOLY

Si vous dessinez des pièces par rapport à la face de murs, vous pouvez gagner un temps considérable en utilisant la commande « BPOLY ». Cette commande peut dessiner le contour d'une pièce encadrée en une seule étape.

Pour utiliser la commande :

Utilisez la commande « LAYER » pour activer les lignes qui encadrent vos pièces, comme les lignes de fenêtres, les lignes de murs ou les lignes de portes.
Utilisez la commande Définir les pièces dans le menu du Navigateur de processus ARCHIBUS pour définir la couche des pièces.

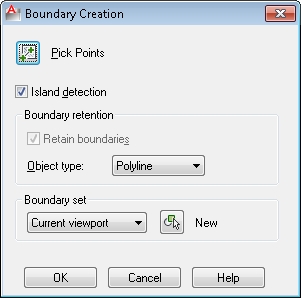

Invoquez la commande en saisissant « BPOLY » à l'invite de commande AutoCAD.
Sélectionnez l'option « Sélectionner des points », puis sélectionnez un point dans chaque pièce encadrée. Appuyez sur Entrée lorsque vous avez terminé.

La commande créera une polyligne encadrée distincte pour chaque pièce.
