Avec la méthode édition de données pour créer des symboles d'actifs, vous créez tout d’abord des éléments de dessin, puis vous leur assignez de l’intelligence.
Les programmes de dessin proposent une autre méthode de création de symboles d’actifs : l’insertion d’actifs. En insérant un actif, vous indiquez au programme le type d’élément que vous souhaitez ajouter au dessin (par exemple, un ordinateur, une imprimante ou une pompe à air) en sélectionnant l’un des standards existants dans la boîte de dialogue Sélectionner valeur. Ensuite, le programme ajoute le bloc approprié à votre dessin.
Cliquez ensuite sur la commande ARCHIBUS/Actif/Éditer des données pour attribuer une clé principale à l’élément inséré et lier ce dernier à un enregistrement d’une table d’actif.
L’insertion d’actifs garantit que tous les éléments sont conformes aux conventions définies et qu’ils ont des valeurs standard, c’est-à-dire des valeurs qui apportent des informations supplémentaires importantes sur l’élément et qui sont stockées dans une table de standards, notamment les tables Standards de mobilier, Standards de pièces ou Standards d’équipement. Par exemple, si l’actif inséré est une chaise, toutes ses informations figurant dans la table Standards de mobilier — son prix, son fabricant, son poids et sa gamme de produits — sont immédiatement disponibles dans le symbole d’actif.
Comme la commande ARCHIBUS/Graphique d'actifs/Actif/Insérer un actif utilise la table de standards pour ajouter des blocs au dessin, les programmes de dessin connaissent le standard et l'affichent sous la forme d'un texte d'actif, comme le montre le symbole d'actif imprimé ci-dessous.
Remarque : Il existe plusieurs manières d’utiliser la commande Actif/Insérer un actif et de définir vos standards dans les tables de standards. Pour des informations plus complètes sur cette commande, reportez-vous aux rubriques Commande Insérer un actif et Compléter les tables de standards à utiliser avec des symboles d’actifs.
Pour insérer un symbole d’actif d’équipement
Voici la procédure pour utiliser l’insertion d’actifs pour un équipement. Vous pouvez procéder de manière identique pour insérer d’autres types d’actifs :

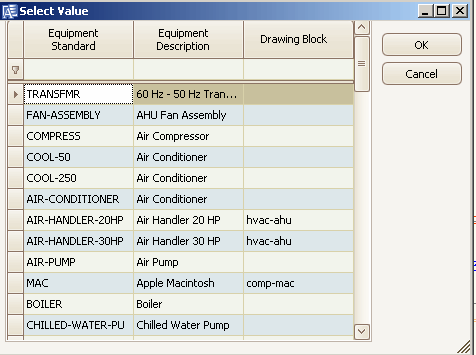

Cette commande présente une liste des enregistrements de la table Standards d’équipement, tels que les imprimantes, les ordinateurs ou les photocopieurs. Sélectionnez un standard, par exemple A-HP-LASERJET2 ou AÉRATION-20HP.
À cette ligne de commande, vous êtes invité à "sélectionner un point".
Sélectionnez un point sur le dessin pour pour l'emplacement initial.
Vous êtes ensuite invité à indiquer un "angle".
Sur le dessin, la commande vous demande d'indiquer l'emplacement du bloc. Sélectionnez un point sur le dessin pour pour l'emplacement initial.La commande vous demande d'indiquer un angle.
Une fois ces informations fournies, la commande ajoute le bloc à la couche prototype Équipement et affiche le standard, par exemple A-HP-LASERJET2, comme texte d’actif.
Dans la boîte de dialogue Éditer des données, vous constatez que le programme de dessin a renseigné le champ Standard d’équipement.
