Déplacer des symboles d’actifs

Le déplacement de symboles d’actifs est similaire à celui des éléments de dessin normaux. Toutefois, il convient de garder à l’esprit les comportements suivants.

• Le texte d’actif se déplace avec le symbole d’actif.
• La connexion du symbole d’actif à la base de données est maintenue.

Cette procédure présente la commande Déplacer d’AutoCAD, mais d’autres commandes d’édition AutoCAD, comme Rotation, Étirer, l’édition à l’aide des poignées et Annuler, fonctionnent de manière similaire. Les programmes de dessin identifient les entités qui ont subi des modifications, et dans le cas d’un symbole d’actif, effectuent les mises à jour appropriées au texte d’actif ainsi que dans la base de données.

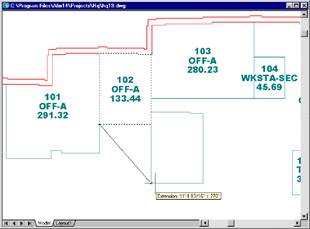

Pour déplacer un symbole d’actif

1. Activez l’outil de dessin et le dessin contenant les symboles d’actifs que vous voulez déplacer.
2. Cliquez sur le symbole d’actif. Des carrés d'accrochage apparaissent sur chaque sommet.
3. Dans le ruban, cliquez sur la commande Accueil/Modifier/Déplacer.
4. Sélectionnez les points de départ et de fin du déplacement.
