Puisque les dessins CAO sont susceptibles de contenir de nombreux types d’informations, ils utilisent des couches de dessin pour organiser leur contenu.
Une couche de dessin est comparable à une feuille de papier calque contenant un type de données, par exemple du texte, des pièces ou du mobilier. Un dessin se compose de nombreuses couches parfaitement alignées de manière à ce que lorsqu’elles sont superposées, les couches constituent un jeu complet d’informations.

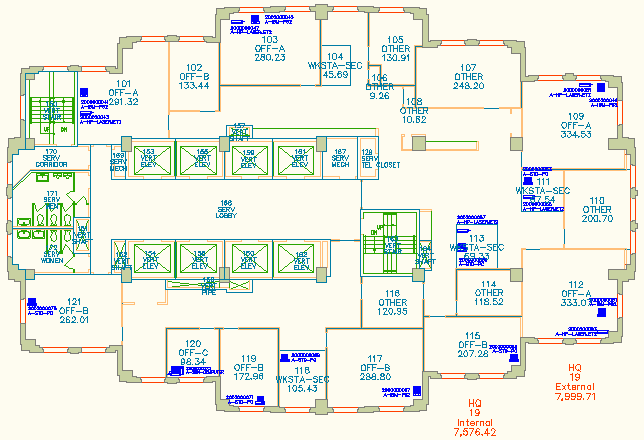

Chaque couche utilise une couleur distincte pour vous permettre de facilement différencier les éléments d’un dessin. Par exemple, dans l'image ci-dessous, vous pouvez voir les couches suivantes :
Puisque les couches sont parfaitement alignées, les contours des pièces sont positionnés en fonction du contour de l’étage, et le texte des étiquettes d’une pièce tombe coïncide avec la pièce appropriée.
