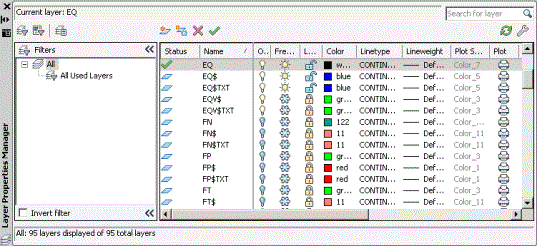

Comprendre la manière dont les couches sont nommées peut vous aider à utiliser la boîte de dialogue Gestionnaire des propriétés de couches AutoCAD dans vos dessins de patrimoine. Les noms des couches associées commencent par le même préfixe (par exemple PL pour les couches contenant les informations du plan général). Un groupe de couches commençant par le même préfixe et contenant des éléments associés est appelé série de couches (par exemple la série de couches PL qui inclut des couches contenant les ascenseurs, les escaliers et les sanitaires du plan).
Pour simplifier l’affichage d’un dessin, vous pouvez masquer les couches dont vous n’avez pas besoin. Dans le ruban, sélectionnez la commande Accueil/Couches/Propriétés de couches pour vérifier l’affichage et le comportement des couches.
.
.
Afin de pouvoir éditer un élément de dessin (par exemple, le supprimer, le déplacer ou le redimensionner), vous devez pouvoir sélectionner cet élément. Utilisez la colonne Verrouiller de la boîte de dialogue pour rendre les éléments d’une couche sélectionnables ou "déverrouillés".
Il se peut que vous trouviez intéressant de pouvoir afficher une couche sans pouvoir la sélectionner (verrouillée). Par exemple, si vous affichez et rendez sélectionnables à la fois les pièces et les murs de votre dessin—des éléments qui sont habituellement très proches les uns des autres, voire superposés— il se peut que vous sélectionniez les lignes des murs alors que vous souhaitez sélectionner celles des pièces. En rendant la couche Pièces sélectionnable et en verrouillant la couche Murs, vous serez en mesure d’éditer facilement les polylignes des pièces sans altérer les lignes de murs situées aux alentours.
.
La couche courante d’un dessin est la couche sur laquelle sont situés les nouveaux éléments que vous dessinez. Par exemple, lorsque la couche Lignes de grille architecturale (GRILLE) est la couche courante du dessin et que vous exécutez la commande Accueil/Dessiner/Ligne dans le ruban, la ligne que vous allez dessiner sera stockée sur la couche GRILLE.
.
La colonne d'état de la couche sélectionnée est maintenant cochée pour indiquer qu'elle est la couche courante.
Si la couche est désactivée, gelée ou verrouillée, AutoCAD vous demande de sélectionner l’icône représentant une ampoule, un flocon de neige ou un verrou pour la rendre visible, dégelée ou déverrouillée.
