Tutte le volte che si desidera eseguire un'azione su uno o più elementi disegno, è innanzitutto necessario creare un set di selezione degli elementi, vale a dire un insieme di elementi in modalità selezionata e pronti per ricevere l'azione eseguita dall'utente. AutoCAD indica che un elemento si trova in modalità selezionata evidenziandolo e aggiungendo handle di ridimensionamento (quadratini bianchi) in corrispondenza dei suoi vertici.

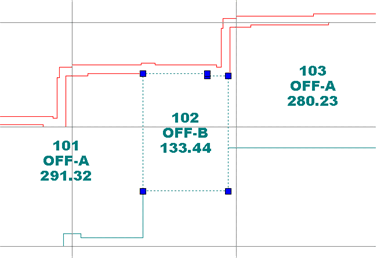

Nell'immagine riportata di seguito, è selezionato il locale 102.
Per selezionare un elemento disegno
Fare clic su un elemento. AutoCAD evidenzia l'elemento e aggiunge handle di ridimensionamento.
Per selezionare un gruppo di elementi disegno
Fare clic sugli elementi.
Per annullare un set di selezione
Premere Esc. AutoCAD annulla il set di selezione, e rimuove l'evidenziazione e gli handle di ridimensionamento.
Per attivare e disattivare l'appartenenza in un set di selezione
AutoCAD rimuove l'elemento dal set di selezione.
Dal momento che la selezione dei singoli elementi può richiedere diverso tempo, è possibile effettuare un set di selezione mediante la modalità delle finestre. Gli elementi selezionati durante questa operazione dipendono dalla finestra utilizzata:

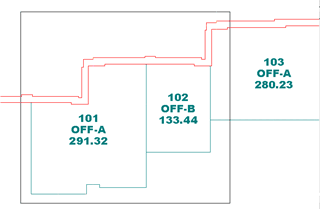

Nell'immagine riportata di seguito, tutti e tre i locali verranno selezionati perché una finestra crossing interseca parzialmente tutti e tre i locali. Questa finestra è stata creata partendo dall'angolo superiore destro e terminando nell'angolo inferiore sinistro.
