Impostazione dei layer dei disegni

Durante lo sviluppo o la visualizzazione delle informazioni sulle strutture in un disegno CAD, è necessario impostare le seguenti informazioni sui layer per il compito in esecuzione:

• Il layer corrente del disegno, vale a dire il layer sul quale verranno archiviati gli elementi disegnati. Per comodità, nei programmi di disegno il nome del layer corrente è visualizzato nella scheda Inizio/Layer/elenco della barra multifunzione.
• I layer da visualizzare, vale a dire gli altri layer utili per il compito in esecuzione.

Per impostare il layer corrente sono disponibili alcuni metodi:

• Utilizzare un compito, ad esempio Imposta jack in Navigazione processi di ARCHIBUS Smart Client Extension per AutoCAD o DWG Editor.
• Dalla riga di comando, eseguire il comando di impostazione dei layer (AFM_ASTLAY), quindi, dall'elenco Seleziona valori visualizzato selezionare il layer dell'oggetto in uso. Vedere Comando Imposta layer oggetto.
• Nella finestra di dialogo Gestione proprietà layer, selezionare il layer e il segno di spunta per impostare come corrente il layer. Vedere Per impostare come layer corrente un layer.

Esempio

Nel compito Gestione spazio/Gestione inventario locali/Disegna locali di Navigazione processi sono visualizzati i layer Locale, Area lorda e Griglia fabbricato.

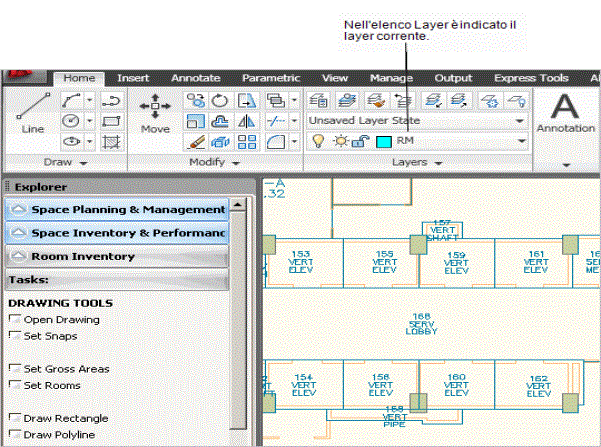

Eseguire il compito Imposta locali per impostare il layer Locale come layer corrente. Una volta eseguito il compito Imposta locali, nella barra degli strumenti Layer AutoCAD viene visualizzato RM (scheda Inizio/Layer/elenco) ad indicare il layer corrente.

Se a questo punto si esegue il compito Gestione spazio/Analizza efficienza fabbricato/Disegna aree lorde e quindi il compito Imposta aree lorde, il programma nasconde il layer Locale e imposta come corrente il layer Area lorda.

Per utilizzare un'opzione specifica di ARCHIBUS per impostare i layer attivi di un disegno

• In Navigazione processi, eseguire un compito di disegno, ad esempio Disegna locali.
• In Navigazione processi CAD , scegliere un compito denominato in modo simile: Imposta <tipo di layer>, ad esempio Imposta locali.

Nota: se nel disegno non sono ancora presenti, i layer vengono creati dal programma.
