Creación de nuevos símbolos de activos mediante copias

Cuando se copia símbolos de activos que contienen información del estándar (tales como estándares de Espacios y estándares de Equipos), los programas de dibujo crean nuevos elementos con los mismos valores del estándar que tiene el símbolo de activos fuente.

Por ejemplo, si se utiliza el comando Inicio/Modificar/Copiar de AutoCAD para copiar un símbolo de activos que tiene el valor A-STD-PC como el valor de estándar de equipo, la extensión ARCHIBUS Smart Client Extension for AutoCAD or the DWG Editor crea un nuevo bloque que tendrá almacenado el valor A-STD-PC en forma de dato ampliado de entidad. El nuevo bloque mostrará dicho valor como texto de activos.

Si usted ahora utiliza el comando ARCHIBUS/Activo/Editar datos de la cinta de opciones para asignar inteligencia a dicho elemento, verá que el diálogo Editar datos tendrá el valor A-STD-PC en el campo Estándar de equipo.

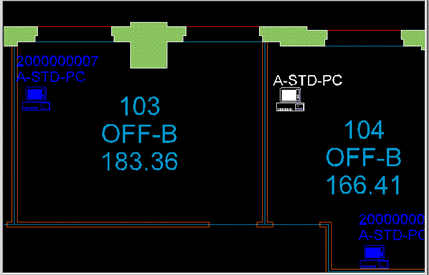

En la imagen a continuación, se copió un símbolo de activos de Equipo (a la izquierda). Observe que la copia (mostrada en color blanco) tiene el mismo estándar del bloque fuente (A-STD-PC). Si se ejecuta el comando ARCHIBUS/Activo/Editar datos en el nuevo bloque para incluir información adicional, el diálogo Editar datos incluirá el valor A-STD-PC en el campo Estándar de equipo.

Para crear nuevos símbolos de activos a partir de símbolos existentes de activos

1. Invoque la extensión ARCHIBUS Smart Client Extension for AutoCAD or the DWG Editor, conéctese a un proyecto y abra el dibujo que contiene el o los símbolos de activos que quiere copiar.
2. Seleccione una tarea del Navegador de procesos a fin de establecer la capa del tipo de activos con los que va a trabajar. Por ejemplo, si va a editar espacios, seleccione la tarea Establecer espacios. O bien, en la cinta de opciones haga clic en el comando ARCHIBUS/Activo/Establecer capa de activos.
3. En la cinta, haga clic en el comando Inicio/Modificar/Copiar para copiar el elemento.
   El programa asignará al nuevo elemento el valor del estándar del símbolo de activos fuente, y mostrará el valor estándar como texto de activos.
4. En la cinta de opciones, haga clic en el comando ARCHIBUS/Activo/Editar datos para asignar al elemento una clave primaria y otros valores. Si examina el diálogo del nuevo símbolo de activos, observará que el campo correspondiente al estándar está rellenado con el valor del mismo estándar que el símbolo de activos fuente.
