Hinzufügen von Blöcken zu Grundrisszeichnungen

Zum Darstellen von Objekten wie Computern und Bürogeräten, Telekommunikationsanlagen, Mobiliar und Personen in Ihren Zeichnungen verwenden Sie den ARCHIBUS-Befehl "Block einfügen".

Nachdem Sie einen Block auf dem entsprechenden Layer einer Zeichnung eingefügt haben, können Sie ihn in ein Objektsymbol umwandeln und mit dem Befehl "ARCHIBUS/Objekt/Daten bearbeiten" mit einem Datenbankeintrag verknüpfen. Informationen hierzu finden Sie im Abschnitt Objektsymbole.

So fügen Sie einen Block in eine Zeichnung ein

1. Legen Sie den Layer, auf dem Sie einen Block einfügen möchten, als aktuellen Layer der Zeichnung fest.
2. Wählen Sie im Prozessnavigator die Aufgabe "Block einfügen" aus. Wählen Sie z. B. "Objektmanagement/Objektportal/Gerätebestandsliste/Block einfügen" aus.

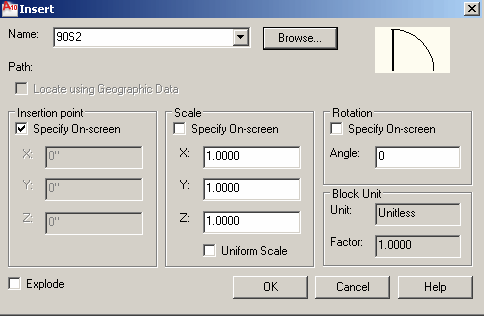

   Das Dialogfeld "Einfügen" wird angezeigt.



3. Nehmen Sie im Dialogfeld eine der folgenden Einstellungen vor, und klicken Sie anschließend auf "OK":
   1. Um einen Block auszuwählen, der in der vorliegenden Zeichnung schon einmal verwendet wurde, klicken Sie im Feld "Name" auf die Pfeilschaltfläche und wählen Sie in der Liste einen Block aus. In dieser Liste sind nur die Blöcke enthalten, die der Zeichnung bereits hinzugefügt und somit in der Blocktabelle der Zeichnung gespeichert wurden.
   2. Um einen Block auszuwählen, der in der vorliegenden Zeichnung noch nicht verwendet wurde, klicken Sie auf "Durchsuchen". Wählen Sie im Dialogfeld "Zeichnungsdatei auswählen" die DWG-Datei aus, die den gewünschten Block darstellt. Die Blockzeichnung kann sich in einem beliebigen Verzeichnis befinden.
4. Übernehmen Sie die Standardeinstellungen für die Skalierung und den Drehwinkel.
5. Klicken Sie auf "OK", und wählen Sie mit der Maus die Stelle aus, an der Sie den Block einfügen möchten.
