Diagrammoptionen für Ansichtsanalyseansichten einstellen

Wenn Ihre Ansicht ein Diagramm enthält, befinden sich auf der Registerkarte "Optionen einstellen" zusätzlich Optionen zur Einstellung der Diagrammeigenschaften.

Gruppier- und Datenachse (X- und Y-Achse)

Wie im Abschnitt Ansichtsanalyseansichten einstellen beschrieben, müssen Sie ein Gruppierfeld angeben. In Diagrammen werden Gruppierfelder wie folgt verwendet:

Wenn Sie nur ein Gruppierfeld auswählen, verwendet das Diagramm dieses Feld zur Beschriftung der X-Achse (diese wird auch als Gruppierachse bezeichnet). Die berechneten Feldwerte werden an der Y-Achse (Datenachse) angezeigt.
Wenn das Diagramm aus den Werten zweiter Gruppierfelder gebildet wird, verwendet es das erste Gruppierfeld zur Beschriftung der X-Achse und das zweite zur Bildung der Balkencluster im Diagramm. Die berechneten Feldwerte werden an der Y-Achse (Datenachse) angezeigt.

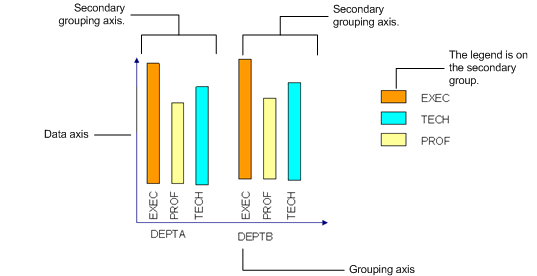

Abbildung der X- und Y-Achse eines Diagramms

Optionen

Diagrammtyp -- Legt den Diagrammtyp fest, zum Beispiel Balkendiagramm, Kreisdiagramm, gestapeltes Balkendiagramm usw. Beispiele für verschiedene Diagrammtypen finden Sie im Abschnitt Diagrammbeispiele.
Achsenkennzeichnungen anzeigen -- Wählen Sie "Ja" oder "Nein", je nachdem, ob die Diagrammachsen beschriftet werden sollen. Durch die Beschriftungen wird ein Diagramm aussagekräftiger.
Breite/Höhe -- Hier geben Sie die Größe des Diagramms als Prozentsatz der Größe des Verteilers an, in dem das Diagramm angezeigt wird. 100 Prozent ist in der Regel eine geeignete Einstellung, bei der ein ausreichend großer weißer Rand übrig bleibt. Sie können aber auch einen niedrigeren Wert eingeben, zum Beispiel "90", wenn das Diagramm nur 90 Prozent des Verteilerbereichs einnehmen und ein größerer weißer Rand bestehen bleiben soll.
Legende anzeigen -- Wählen Sie "Ja" aus, wenn im Diagramm eine Legende mit den verwendeten Farben und deren Bedeutungen angezeigt werden soll.
Datenhinweise anzeigen -- Wählen Sie "Ja" aus, wenn die exakten Daten der einzelnen Diagrammpunkte angezeigt werden sollen, sobald der Benutzer die Maus über das Diagramm bewegt. Datenhinweise zeigen die in der Ansicht ausgeführte Berechnungsformel, das Gruppierfeld und die berechneten Daten an.
- So erkennt der Benutzer beispielsweise bei einem Säulendiagramm, das die gesamte Gebäudefläche nach Bundesland/Kanton anzeigt und dessen Beschriftung in 1000er-Schritten erfolgt, auf einen Blick, wie nahe eine Säule am nächsten Tausender liegt, und kann somit die Gebäudefläche in etwa abschätzen. Möchte der Benutzer aber die genaue, durch eine Säule dargestellte Gebäudefläche wissen, kann er die Maus auf die Säule verschieben, um den Datenhinweis mit der exakten Angabe der Fläche anzuzeigen.
Hintergrundfarbe -- Zeigt einen alphanumerischen Wert (Hexadezimal- oder RGB-Wert) für die Hintergrundfarbe des Diagramms an. Eine Liste der möglichen Farben und deren Werte finden Sie in einem HTML-Dokument mit einer Beschreibung der Farben unter www.w3schools.com.
Fülltyp -- Legt den Typ der Füllung der Diagrammelemente fest. Zur Auswahl stehen "Voll", "Linearer Farbverlauf" und "Radialer Farbverlauf". Die Füllung beginnt mit der unter "Füllfarbe" angegebenen Farbe. Bei Diagrammen mit mehreren Gruppierfeldern werden Standardfarben verwendet.
- Bei einem linearen Farbverlauf verläuft die Füllfarbe allmählich vom Rand des Diagrammelements aus.
- Bei einem radialen Farbverlauf verläuft die Füllfarbe allmählich von der Mitte des Diagrammelements nach außen.
Füllfarbe -- Zeigt einen alphanumerischen Wert (Hexadezimal- oder RGB-Wert) für die Farbe eines nicht gestapelten Säulen- oder Balkendiagramms an. Eine Liste der möglichen Farben und deren Werte finden Sie in einem HTML-Dokument mit einer Beschreibung der Farben unter www.w3schools.com. Bei gestapelten Diagrammen (d.h. bei Diagrammen mit mehreren Gruppierfeldern) verwendet das Programm Standardfarben.
Farbverlaufswechsel in Prozent -- Wenn Sie als Fülltyp "Linearer Farbverlauf" oder "Radialer Farbverlauf" ausgewählt haben, legen Sie mit dieser Option die Graduierung fest, in der sich die Farbe ändert. Gültige Werte liegen im Bereich von 0,0 bis 1,0.
Transparenz in Prozent -- Wenn Sie als Fülltyp "Linearer Farbverlauf" oder "Radialer Farbverlauf" ausgewählt haben, legen Sie mit dieser Option die Graduierung fest, in der die Farbe transparenter wird. Gültige Werte liegen im Bereich von 0,0 (transparent) bis 1,0 (nicht transparent).

Hinweis: Wenn "Farbverlaufswechsel in Prozent" und "Transparenz in Prozent" beim Fülltyp "Linearer Farbverlauf" oder "Radialer Farbverlauf" nicht angegeben sind, wird eine Standardeinstellung verwendet.

Kennzeichnungsposition (Datenachse) -- Mit dieser Option fügen Sie die Beschriftungen für die Datenwerte hinzu und legen Sie ihre Position fest. Bei Kreisdiagrammen stehen alle Optionen zur Auswahl. Bei Balken- und Säulendiagrammen stehen die Anmerkungsoptionen nicht zur Verfügung.
- Keine
- Außerhalb
- Innerhalb
- Anmerkung
- Innerhalb mit Anmerkung
Kennzeichnungsdrehung (Datenachse) -- Geben Sie den Winkel an, in dem die Beschriftung (sofern vorhanden) gedreht werden soll.
Minimales Schrittintervall automatisch berechnen -- Wählen Sie "Ja" aus, wenn das Schrittintervall der Datenachse automatisch an die im Diagramm angezeigten Werte angepasst werden soll. Wenn Sie eine eigene Unterteilung wünschen, setzen Sie diese Option auf "Nein" und stellen Sie stattdessen die Option darunter ein.
Minimales Schrittintervall -- Legt das Schrittintervall der Beschriftungen an der Datenachse fest. Bei einer Einstellung von 500 ist die Datenachse zum Beispiel in die Schritte 0, 500, 1000, 1500 usw. unterteilt.
Detaillierung aktivieren -- Wählen Sie diese Option aus, wenn dem Benutzer durch Anklicken des Diagramms detailliertere Informationen angezeigt werden sollen. Wenn diese Option zum Beispiel bei einem Säulendiagramm aktiviert ist, das die Fläche nach Postleitzahl anzeigt, kann der Benutzer durch Doppelklicken auf eine Säule ein Popup-Fenster aufrufen, das die Datensätze anzeigt, aus denen sich der Gesamtwert ergibt.
