Cambio de tamaño de los símbolos de activos de área

Para cambiar la forma o el tamaño de un símbolo de activos de área, se utiliza las funciones de edición grip de AutoCAD, tal como lo haría con una polilínea normal. Cuando se cambia el tamaño de un símbolo de activos de área, ARCHIBUS actualiza automáticamente la base de datos con la información de la nueva área.

Para cambiar el tamaño de un símbolo de activos de área

1. Active la herramienta de dibujo y el dibujo que contiene el o los símbolos de activos a los que quiere cambiar de tamaño.
2. Seleccione una tarea del Navegador de procesos a fin de establecer la capa del tipo de activos con los que va a trabajar. Por ejemplo, si va a editar espacios, seleccione la tarea Establecer espacios. O bien, en la cinta de opciones haga clic en el comando ARCHIBUS/Activo/Establecer capa de activos.

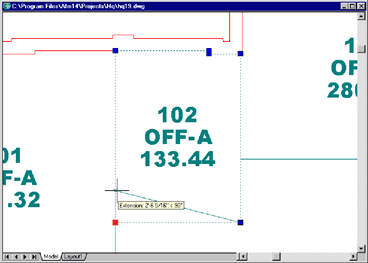

3. Haga clic sobre el símbolo de activos. Se mostrarán handles de grip en cada vértice.
4. Arrastre con el ratón los vértices hasta que la polilínea sea del tamaño y la forma deseadas.

   A medida que va arrastrando cada uno de los vértices a su nueva posición, los programas de dibujo detectan los cambios, actualizan la información de área almacenada en la base de datos y vuelven a mostrar el texto de activos.
