Definir patrones de resaltado

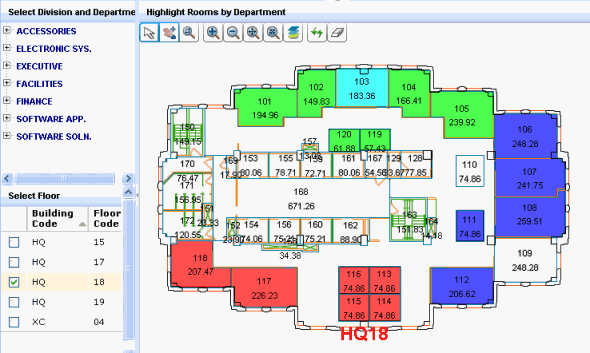

Algunos informes resaltan elementos en un dibujo para mostrar la relación del elemento con los valores en una tabla de base de datos. Por ejemplo, el informe Resaltar espacios por Departamento resalta cada oficina en el dibujo con un color o patrón que indica el departamento asignado a él. Para determinar el departamento al que corresponde cada color, pase el ratón por encima de un color resaltado y recibirá la asignación de departamento. Algunas vistas también incluyen leyendas que indican el valor que representan el patrón de resaltado.

De forma similar, puede definir los patrones de resaltado para elementos como categorías de espacio, tipos de espacio, estándares de espacio, estándares de grupo, estándares de empleados y arrendamientos y, a continuación, resaltar espacios, grupos y oficinas de acuerdo con estas asignaciones. Las consultas como esta le permiten ver de forma visual las propiedades de los espacios, grupos u oficinas de una planta específica. Los dibujos resaltados aparecen como gráficos empresariales (dibujos Flash) en vistas o en informes paginados.

Puede optar por diversos tipos de patrones de resaltado: rellenos de color sólido, patrones de sombreadoen blanco y negro, y patrones de sombreado en color. Para informes paginados, también puede escoger patrones de gradiente.

El valor que defina como patrón de resaltado se usará tanto para rellenar (p. ej., un espacio como en la imagen anterior) como para bordes resaltados.

Campo patrón de resaltado AutoCAD

Nota: Este tema trata de la definición de los valores de los patrones de resaltado usando los entornos Web Central y Smart Client. El tema resalta las diferencias entre los dos entornos.

Para resaltar los elementos en los informes por criterios tales como asignación a departamento o división, debe definir el patrón de resaltado en el campo de patrón de resaltado AutoCAD de la tabla. Por ejemplo, la imagen que se incluye a continuación muestra que se asignó un resaltado de relleno de color sólido al departamento de Operaciones y Mantenimiento; los espacios asignados a este departamento se resaltarán en este color.

Cuando se define un patrón de resaltado, el campo muestra el color de número o las propiedades del patrón de resaltado. Por ejemplo, la imagen anterior muestra el número de color AutoCAD del resaltado en color sólido asignado a este departamento. Si existe un patrón de sombreado definido, el campo muestra el nombre del patrón de sombreado como texto (por ejemplo, ABOXES), al igual que el ángulo y espaciado del patrón de sombreado (por ejemplo «ABOXES 0.0 120.0»).

Las vistas no en web en Smart Client siguen un comportamiento ligeramente diferente. Si se define un color, estas vistas lo muestran. Pulse sobre la celda y ésta mostrará las propiedades del color como texto. Para los patrones de sombreado, las vistas fuera de Web muestran las propiedades del patrón de sombreado como texto, como las vistas de Web Central.

Acceso al diálogo Establecer patrón de resaltado

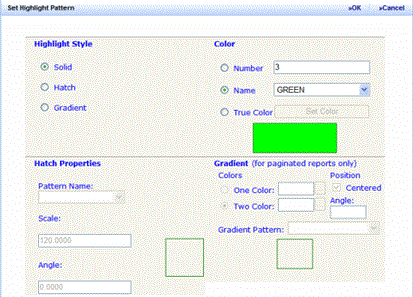

Tanto Smart Client como Web Central presentan el diálogo Establecer patrón de resaltado para definir las propiedades de los patrones de resaltado. Para acceder a este diálogo:

• En Web Central o en una vista Web mostrada en Smart Client, pulse sobre el botón de elipses para el campo de patrón de resaltado de AutoCAD.
• En una vista sin web que se muestra en Smart Client, pulse sobre el pequeño icono triangular en la esquina inferior derecha de la celda. (Si se define un patrón de resaltado en color sólido, primero necesitará pulsar sobre la celda para que el sistema vuelva a mostrar la imagen del color con listado de texto de las propiedades del color).



El diálogo Establecer patrón de resaltado ofrece las mismas opciones, independientemente de que se acceda desde Web Central o Smart Client.

Escoger el tipo de resaltado

Según se mencionó, se dispone de algunos tipos de patrones de resaltado. Considere las maneras principales en las que distribuirá sus dibujos resaltados. Por ejemplo: ¿se muestran los dibujos resaltados en pantalla? ¿se imprimen en impresoras a color o en blanco y negro? ¿se usan en informes paginados?

A continuación se incluyen algunas pautas generales:

• Relleno sólido: son las más fáciles de ver en dibujos de plano de planta.
• Sombreado en blanco y negro: si la impresión es una prioridad pero no siempre se tiene acceso a una impresora en color, tenga en cuenta la posibilidad de usar patrones de sombreado en blanco y negro. Si asigna todos los patrones de sombreado proporcionados, puede crear patrones de sombreado adicionales cambiando el ángulo o la escala de un patrón ya existente.
• Sombreado a color: puede que desee combinar colores y patrones de sombreado para mostrar una relación jerárquica. Por ejemplo, todos los departamentos en la misma división pueden ser del mismo color, pero cada departamento puede tener un patrón de sombreado exclusivo.
• Gradiente: si su producto principal son los informes paginados, puede que desee usar gradientes, que van de claro a oscuro y del primer al segundo color. Los gradientes producen un efecto de mezcla de colores a las superficies cuando les da la luz.

Sugerencia 1: Debe definir un estilo de resaltado único para cada registro, de forma que las consultas usen un patrón único para identificar cada conjunto de elementos.

Sugerencia 2: Si va a resaltar usando este valor en consultas que usen bordes resaltados, no escoja un patrón de sombreado. Los bordes resaltados no admiten patrones de sombreado.

Sugerencia 3: Si un registro no tiene un valor para su campo de patrón de resaltado de AutoCAD, las consultas pasan por alto los símbolos de activos asignados a este propietario y no los resaltan.

Establecimiento de un relleno sólido con resaltado

1. Acceda al cuadro de diálogo Establecer patrón de resaltado pulsando sobre el campo Patrón de resaltado AutoCAD, según se describió antes.
2. Seleccione Sólido como el estilo de resaltado.
3. Hay algunas maneras de especificar el color del relleno sólido.

• Puede escoger un color de la opción Nombre. El sistema rellena el recuadro de muestra con este color y también rellena la opción de Número con el número del color.
• Si sabe el número AutoCAD del color que desea, introdúzcalo en la opción Número. Cuando pulsa sobre Aceptar el programa actualiza el cuadro de muestra con el color del número indicado.
• Si necesita un grupo de colores mayor entre los que escoger, seleccione Color verdadero y, a continuación, pulse sobre Establecer color. El programa muestra una ventana emergente con muestras de muchos colores. Escoja un color de la ventana emergente.

4. Haga clic en Aceptar en el cuadro de diálogo Establecer patrón de resaltado.

Nota: En Smart Client, únicamente está activa la opción Color verdadero.

Configuración de un patrón de sombreado

1. Acceda al cuadro de diálogo Establecer patrón de resaltado pulsando sobre el campo Patrón de resaltado AutoCAD, según se describió antes.
2. Seleccione Sombreado como el estilo de resaltado.
3. Establezca la opción Color según se describió antes. Si no quiere tener patrones de sombreado en color, fije el Color en Negro.
4. En la sección del patrón de sombreado, introduzca lo siguiente:

• Nombre de patrón: Escoja uno de los patrones de sombreado AutoCAD estándar, como Zig-zag o Cruzado. Para obtener más información sobre los patrones de sombreado estándar de AutoCAD, consulte su documentación AutoCAD o comando SOMBREADO de AutoCAD.
• Escala: Si quiere mostrar el patrón de sombreado a una escala que no sea la escala del dibujo, introduzca la escala deseada en esta opción. Esto es útil si desea crear versiones de tamaños diferentes del mismo patrón. Por ejemplo, si termina los patrones de sombreado en blanco y negro, puede cambiar la escala desde el valor predeterminado de forma que parezca mayor o menor que el patrón predeterminado, creando con ello un patrón nuevo.
• Ángulo: Si desea mostrar el patrón de sombreado en un ángulo distinto al ángulo predeterminado del patrón de sombreado, introduzca los grados del ángulo en esta opción. Igual que con Escala, establecer esta opción es conveniente para crear múltiples versiones del mismo patrón.

5. Haga clic en Aceptar en el cuadro de diálogo Establecer patrón de resaltado.

Nota: ARCHIBUS incluye un conjunto de patrones de sombreado estándar que están definidos en el archivo WEB-INF\config\context\controls\drawing/hpattern.properties. Si desea personalizar este conjunto de patrones de sombreado o crear los suyos propios, los usuarios con los conocimientos adecuados pueden editar este archivo. Antes de usar patrones de sombreado editados en dibujos o informes paginados, deberá reiniciar el servidor web y borrar la memoria caché del lado del cliente.

Establecer un gradiente

Recuerde que los gradientes únicamente son aplicables a los informes paginados. Si establece un patrón de gradiente, se mostrará en gris en los dibujos Flash. No puede asignar un patrón para dibujos Flash y otro para los informes paginados.

Cuando se define un gradiente, escoge un patrón de gradiente y los dos colores entre los que el patrón realizará una transición gradual.

1. Acceda al cuadro de diálogo Establecer patrón de resaltado pulsando sobre el campo Patrón de resaltado AutoCAD, según se describió antes.
2. Seleccione Gradiente como el estilo de resaltado.
3. No rellene las opciones Propiedades de sombreado ni Color.
4. En la sección Gradiente, introduzca lo siguiente:

• Color uno: escoja el primer color de su gradiente de la lista emergente de colores.
• Color dos: escoja el segundo color de su gradiente de la lista emergente de colores. El sistema creará un resaltado que cambie gradualmente entre estos dos colores.
• Patrón de gradiente: escoja uno de los patrones definidos, como Curvado o Lineal.
• Ángulo: especifica el ángulo del relleno de gradiente.
• ¿Centrado?: especifica una muestra de gradiente simétrica. Si no selecciona esta opción, el relleno de gradiente se desliza hacia arriba y a la izquierda, con lo que se crea la ilusión de una fuente de luz a la izquierda del objeto.

5. En el diálogo, el sistema muestra el patrón del gradiente que ha seleccionado. Recuerde que la trama de muestra no incluye los colores que ha escogido, sino que usa los colores estándar para mostrar el patrón del gradiente seleccionado.
6. Haga clic en Aceptar en el cuadro de diálogo Establecer patrón de resaltado.

Nota: En Smart Client no puede establecer las opciones Gradiente.
