Agregar líneas rojas a dibujos

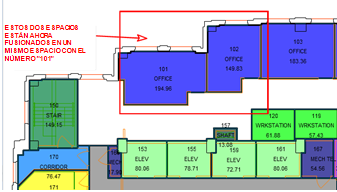

Los que no sean usuarios de CAD pueden añadir líneas rojas para indicar áreas directamente en un dibujo de plano de planta. Una vez agregadas las líneas rojas, el sistema las guarda como un documento. Otros usuarios pueden acceder a ellas usando las funciones de gestión de documentos del sistema. Por ejemplo, un usuario puede abrir un documento para revisar una imagen del plano de planta con líneas rojas como el siguiente:

Se pueden agregar líneas rojas a los dibujos para:

Indicar una ubicación al remitir una solicitud de servicio
Indicar una ubicación específica dentro de un espacio u otra área en el plano de planta donde se ha producido un incidente de seguridad.
Posicionar equipos (como extintores) o muebles en un espacio, con el objetivo de que dicho equipo se añada al dibujo .dwg.
Solicitar un traslado de empleado o mobiliario en una oficina de plano abierto dibujando flechas en un plano de planta para indicar la ubicación deseada.
Revisar cambios hechos en un plano de planta.

Son muchos los tipos de usuario que se benefician de añadir líneas rojas a los dibujos. Por ejemplo:

Los gestores de departamento pueden usarlas para hacer comentarios y observaciones a especialistas en CAD sobre condiciones de campo, tales como paredes nuevas o espacios que se han juntado.
Los gestores de CAD pueden revisar los cambios en el dibujo de un especialista en CAD.
Los gestores de mantenimiento, de centro de soporte, de seguridad, etc. pueden ver gráficamente la ubicación exacta de un problema.
Arquitectos que tengan que revisar todos los cambios que se han hecho en un dibujo. Las líneas rojas pueden servir como registro de los cambios solicitados. Por ejemplo, cuando un arquitecto actualiza los dibujos conforme a obra para una parte del edificio antes de una renovación, puede resultar útil revisar todas las líneas rojas hechas para esa parte del edificio en todas las solicitudes de servicio.

Agregar líneas rojas

Al trabajar en aplicaciones como EHS, Centro de soporte o Trabajo en demanda, se pueden agregar líneas rojas a un dibujo de plano de planta para indicar la ubicación de un elemento. Por ejemplo, si se ha hecho una inspección física completa de la planta, puede darse el caso de que el dibujo conforme a obra ya no sea correcta. Se puede crear una solicitud de servicio y añadir líneas rojas en el dibujo de plano de planta para señalar los cambios que tienen que hacerse.

Las tareas para las que tal vez se quieran agregar líneas rojas inician marcos de dibujo que incluyen las herramientas para trazar líneas rojas en el borde derecho del marco.

Tenga en cuenta lo siguiente:

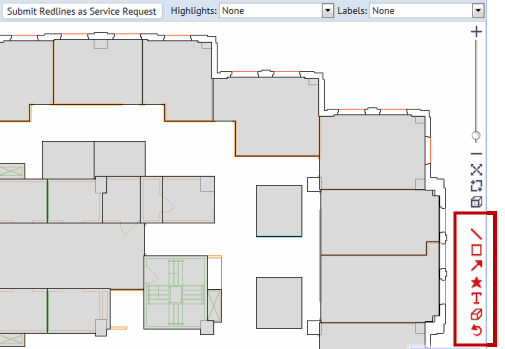

En el borde derecho, el control de dibujo muestra iconos para las herramientas de trabajo con líneas rojas:
- Dibujar línea
- Dibujar rectángulo
- Dibujar flecha
- Dibujar marcador de posición (icono de estrella): pone en el dibujo un pequeño punto rojo (marcador de posición) donde se hace clic.
- Dibujar texto
- Borrar líneas rojas
- Deshacer la última línea roja.
Haga clic en un icono para activarlo y, a continuación, haga clic y arrastre en el dibujo para usar esta herramienta.
Para añadir texto, haga clic en el icono Dibujar texto (T) y haga clic y arrastre para crear un cuadro de texto en el dibujo. Al soltar el ratón, aparece un cursor en la esquina izquierda del cuadro de texto creado. Escriba el texto deseado dentro del cuadro para añadirlo.

Antes de agregar las líneas rojas, tal vez quiera centrarse en un área usando el zoom y el encuadre. O a lo mejor desea ver números de espacios u otros elementos resaltados. Para obtener más información, consulte Trabajar con dibujos.

Guardar líneas rojas

Al guardar líneas rojas, el programa guarda la vista del dibujo mostrado en ese momento en la pantalla —incluyendo resaltados, etiquetas y líneas rojas— como un archivo de imagen .png. Si selecciona Guardar cuando se ha hecho zoom en el dibujo para verlo ampliado y no son visibles todas las líneas rojas, aparecerá una ventana emergente preguntando si desea mantener la vista actual o alejarla hasta que puedan verse todas las líneas rojas, guardándose luego el archivo de imagen.

El archivo de imagen que contiene las líneas rojas se carga como archivo adjunto en el campo Documento correspondiente (p. ej., como una la solicitud de servicio o informe de incidente). Los usuarios pueden ver las líneas rojas seleccionándolas con la tarea que presenta el campo de documento.

El sistema guarda las líneas rojas como vectores en la tabla Líneas rojas de ARCHIBUS junto con todos los datos necesarios para volver a generar el plano de planta con líneas rojas.
