Creazione di nuovi simboli oggetto mediante la copia

Quando si copiano simboli oggetto a cui sono associate informazioni sugli standard (ad esempio standard dei locali o apparecchiatura), i programmi di disegno creano nuovi elementi con gli stessi valori standard come simboli oggetto di origine.

Ad esempio, se si utilizza il comando AutoCAD Home/Modifica/Copia per copiare un simbolo cespite apparecchiatura che ha A-STD-PC come valore Standard apparecchiatura, ARCHIBUS Smart Client Extension per AutoCAD o DWG Editor crea un nuovo blocco che memorizza A-STD-PC come dati entità estesi. Il nuovo blocco visualizza questo valore come testo oggetto.

Se ora si utilizza il comando ARCHIBUS/Cespite/Modifica dati nella barra multifunzione per assegnare informazioni a questo elemento, si noterà che nel campo Standard apparecchiatura della finestra di dialogo Modifica dati sarà presente il valore A-STD-PC.

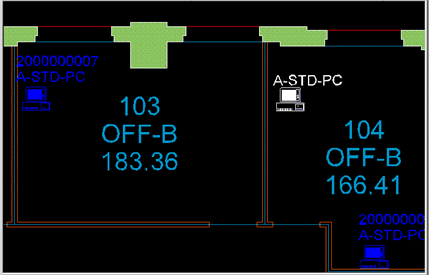

Nell'immagine riportata di seguito è stato copiato un simbolo oggetto apparecchiatura (a sinistra). È possibile notare che la copia (visualizzata in bianco) include lo stesso standard, A-STD-PC, come origine. Se si esegue ora il comando ARCHIBUS/Cespite/Modifica dati in questo blocco per completare le informazioni aggiuntive, la finestra di dialogo Modifica dati elencherà A-STD-PC come valore per Standard apparecchiatura.

Per creare nuovi simboli oggetto da simboli oggetto esistenti

1. Richiamare ARCHIBUS Smart Client Extension per AutoCAD o DWG Editor, eseguire la connessione a un progetto e aprire il disegno contenente i simboli oggetto da copiare.
2. Selezionare un compito di Navigazione processi per impostare il layer per il tipo di oggetto che si sta utilizzando. Ad esempio, per modificare i locali, scegliere il compito Imposta locali. In alternativa, fare clic sul comando ARCHIBUS/Cespite/Imposta layer cespite nella barra multifunzione.
3. Nella barra multifunzione fare clic sul comando Modifica/Copia per copiare l'elemento.
   Il programma assegna il valore standard del simbolo cespite di origine al nuovo elemento e visualizza il valore standard come testo del cespite.
4. Fare clic nella barra multifunzione sul comando ARCHIBUS/Cespite/Modifica dati per assegnare una chiave primaria e altri valori all'elemento. Quando si esamina la finestra di dialogo del nuovo simbolo cespite, si noterà che il campo standard è stato compilato con il medesimo standard del simbolo cespite di origine.
