Spostamento dei simboli oggetto

Spostare i simboli oggetto è un'operazione simile a quella di spostamento degli elementi di disegno normali, tuttavia è necessario conoscere i seguenti comportamenti:

• Il testo oggetto si sposta con il simbolo oggetto.
• Il collegamento del simbolo oggetto al database viene mantenuto.

Nella procedura riportata di seguito, viene descritto l'utilizzo del comando Spostamento di AutoCAD, ma esistono anche altri comandi di modifica di AutoCAD, quali i comandi di rotazione, estensione, modifica con grip e Annulla, che funzionano in modo analogo. I programmi di disegno rilevano qualsiasi entità di disegno modificata e, se si tratta di un simbolo oggetto, aggiornano di conseguenza il testo oggetto e il database.

Per spostare un simbolo oggetto

1. Attivare lo strumento di disegno e il disegno contenente i simboli oggetto da spostare.
2. Fare clic sul simbolo oggetto. In corrispondenza di ogni vertice vengono visualizzati i quadratini di presa.
3. Nella barra multifunzione fare clic sul comando Home/Modifica/Sposta.

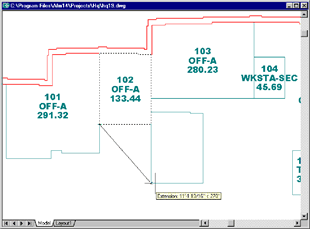

4. Selezionare un punto iniziale e un punto finale per lo spostamento.
