Smart Client-Erweiterung für AutoCAD

Objekte in Zeichnungen auswählen

Jedes Mal, wenn Sie eine Aktion an einem oder mehreren Zeichnungsobjekten durchführen möchten, müssen Sie zunächst einen Auswahlsatz der Objekte erstellen: einen Satz ausgewählter Objekte, auf die die von Ihnen durchgeführte Aktion angewendet wird. In AutoCAD erkennen Sie ein ausgewähltes Objekt daran, dass es markiert und mit Ziehpunkten (kleinen weißen Rechtecken an seinen Scheitelpunkten) versehen ist.

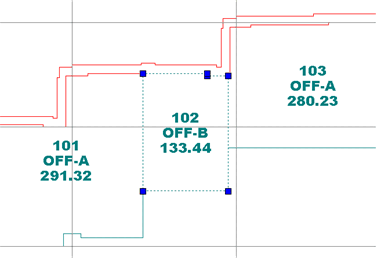

Im folgenden Bild ist der Raum 102 ausgewählt.

So wählen Sie ein Zeichnungsobjekt aus

Klicken Sie auf ein Objekt. AutoCAD markiert das Objekt und versieht es mit Ziehpunkten.

So wählen Sie eine Gruppe von Zeichnungsobjekten aus

Klicken Sie auf die gewünschten Objekte.

So brechen Sie einen Auswahlvorgang ab

Drücken Sie die Esc-Taste. AutoCAD bricht den Auswahlvorgang ab und entfernt die Markierung sowie die Ziehpunkte.

So nehmen Sie ein Objekt in einen Auswahlsatz auf oder entfernen es aus einem Auswahlsatz

1. Wählen Sie eine Gruppe von Objekten aus.
2. Halten Sie die Umschalttaste gedrückt und klicken Sie auf eines der ausgewählten Objekte.

AutoCAD entfernt das betreffende Objekt aus dem Auswahlsatz.

Objekte durch Ziehen eines Rahmens auswählen

Das Klicken auf einzelne Objekte kann recht zeitaufwändig sein. Daher möchten Sie möglicherweise einen Auswahlsatz erstellen, indem Sie die Objekte mit einem Rahmen auswählen. Welche Objekte mit einem solchen Rahmen jeweils ausgewählt werden, hängt davon ab, welche Art von Fenster Sie verwenden:

• In einem Auswahlfenster werden alle Objekte markiert, die vollständig in die Grenzen des Fensters passen. Auswahlfenster werden von links nach rechts aufgezogen.
• In einem Kreuzfenster werden alle Objekte markiert, die zumindest teilweise in die Grenzen des Fensters fallen. Kreuzfenster werden von rechts nach links aufgezogen.

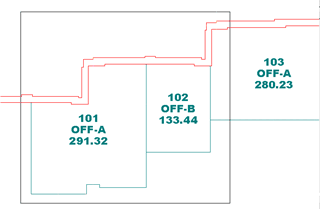

Im folgenden Bild sind alle drei Räume ausgewählt, da ein Kreuzfenster teilweise in alle drei Räume hineinreicht. Dieses Fenster wurde von der rechten oberen Ecke zur linken unteren Ecke aufgezogen.
