Smart Client-Erweiterung für AutoCAD

Was ist ein Block?

Blöcke dienen zur Darstellung von Betriebsanlagen-Objekten in Grundrissen. Zu diesen Objekten zählen z.B. Geräte, Telekommunikationsanlagen und Mobiliar. Sie können sich einen Block als eine Schablone oder einen Stempel vorstellen, mit der bzw. dem das gleiche Objekt immer wieder in exakt derselben Weise gezeichnet werden kann. Blöcke sind kleine CAD-Zeichnungen, die in größere Zeichnungen eingebettet werden. Sie werden in der Regel mit voller Skalierung gezeichnet, d. h. ein Stuhl mit den Abmessungen 30 cm Breite und 30 cm Höhe wird als ein Block von 30 cm x 30 cm gezeichnet.

Beispielsweise kann ein Grundriss ein Symbol enthalten, das einen Computer darstellt. Tatsächlich ist dieses Symbol ein Verweis auf eine Blockzeichnung. Beim Einfügen eines Blocks weisen Sie das Programm an, eine Kopie der Blockzeichnung an einer bestimmten Position anzuzeigen. Dies wird als Blockverweis bezeichnet.

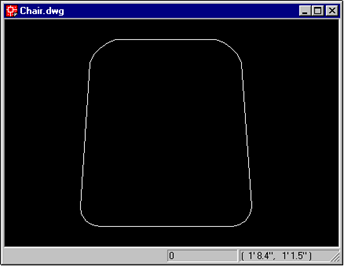

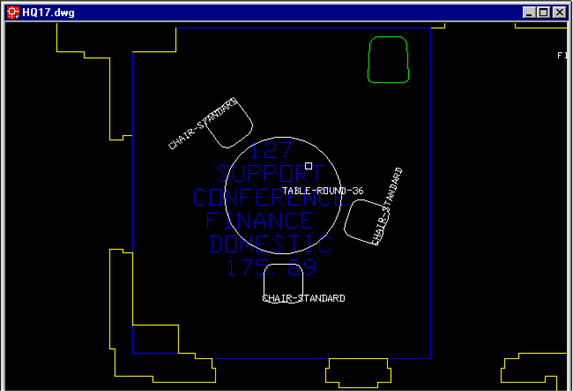

Im folgenden Bild wird ein Verweis auf die Blockzeichnung "Chair.dwg" (im Bild oben) angezeigt, die als Blockverweis in der rechten oberen Ecke des Raums eingefügt ist. Da die Blockzeichnung mit den Abmessungen des dargestellten Objekts erstellt wurde, weist sie die richtige Skalierung auf, wenn sie als Verweis in die Zeichnung eingefügt wird.

Die Verwendung von Blöcken zur Darstellung von Objekten in Ihren Grundrissen bietet eine Reihe von Vorteilen:

• Ein Block kann wiederholt in Zeichnungen eingefügt werden und steht mehreren Benutzern zur Verfügung. Auf diese Weise wird sichergestellt, dass die Grundrisse konsistent sind vorgegebenen Standards entsprechen.
• Blöcke verkürzen die für das Zeichnen benötigte Zeit, da sie nur einmal definiert werden müssen. Wenn Sie den Block später wieder benötigen, brauchen Sie lediglich die Blockdefinition aufzurufen und einen Verweis auf den Block einzufügen.
• Blöcke reduzieren die Größe der Zeichnung, da die Blockdefinition zentral gespeichert wird und Sie mehrere Verweise auf den Block in die Zeichnung einfügen können.

Der Inhalt von Blockzeichnungen ist in der Regel auf Layer 0 der Zeichnung enthalten. Objekte, die auf Layer 0 gespeichert sind, übernehmen die Eigenschaften des Layers, auf dem sie eingefügt werden. Daher können Sie, indem Sie die Inhalte eines Blocks auf Layer 0 speichern, denselben Block auf mehreren Layern einfügen.

Hinweis: Blöcke mit voller Skalierung werden proportional zu den Objekten gezeichnet, die sie darstellen. Außerdem verwendet ARCHIBUS Einheitsblöcke, die Einheit für Einheit gezeichnet werden.

So öffnen Sie eine Blockzeichnung

1. Starten Sie Ihr Zeichenwerkzeug, und öffnen Sie Ihr ARCHIBUS-Projekt.
2. Klicken Sie in der Multifunktionsleiste auf den Befehl "Nebenkosten/Grafikbefehle/Blockzeichnung öffnen".
3. Wählen Sie im Dialogfeld "Öffnen" eine DWG-Datei aus. Wechseln Sie dazu gegebenenfalls in den Ordner, in dem die Blockzeichnungen gespeichert sind.

Hinweis: Wenn Sie eine Blockzeichnung öffnen, aber nichts angezeigt wird, klicken Sie in der Multifunktionsleiste auf "Ansicht/Navigieren/Zoomen/Umgrenzungen".  Da viele Blockzeichnungen klein sind, werden die Blöcke erst angezeigt, nachdem Sie die Zoom-Einstellung angepasst haben.
