Wie die Smart Client- und Web Central-Umgebungen enthält auch die CAD-Umgebung einen Prozessnavigator. Der Prozessnavigator wird im Explorer-Verteiler auf der linken Seite des Anwendungsfensters angezeigt.
Der CAD-Prozessnavigator enthält nur die ARCHIBUS-Domänen und -Anwendungen, die eine CAD-Komponente enthalten. Für eine Detaillierung der ARCHIBUS-Domänen und -Anwendungen führen Sie dieselben Schritte aus wie im Prozessnavigator von Smart Client oder Web Central.
Suchen Sie innerhalb einer Anwendung einen Prozess, der die Schritte für die Entwicklung des entsprechenden Objektsymbols sowie für das Veröffentlichen der fertiggestellten Zeichnung als Unternehmensgrafik enthält.
Die Prozessnavigatoren in Smart Client und Web Central laden die ARCHIBUS-Ansichten, wohingegen der CAD-Prozessnavigator eine Reihe von CAD-Befehlen enthält, die für die Entwicklung des Objektsymbols hilfreich sind.

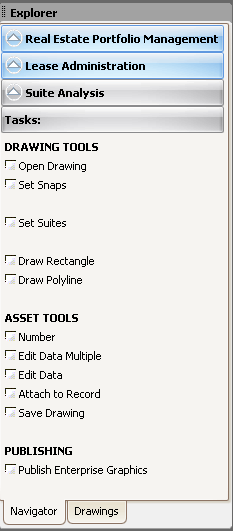

Beispielsweise zeigt der CAD-Navigator in der Abbildung die Schritte für das Entwickeln eines Mietbereichs-Objektsymbols: Der Prozessnavigator enthält vom Öffnen der Zeichnung zum Zeichnen der Polylinien, Zuweisen von Informationen, Veröffentlichen der fertiggestellten Zeichnung als Unternehmensgrafik die AutoCAD- und ARCHIBUS-Befehle, die Sie zum Entwickeln des Mietbereich-Objektsymbols benötigen.
Der Prozessnavigator enthält die AutoCAD- und ARCHIBUS-Befehle, die Sie benötigen. Sie können die Befehle auch von der Multifunktionsleiste oder der AutoCAD-Befehlszeile aus starten.
Die CAD-Prozessnavigatoren enthalten einen Befehl zum Einstellen der Zeichnung, um aktuelle Layer für die zu entwickelnden Daten anzuzeigen und zu aktivieren. Beispielsweise enthält der CAD-Prozessnavigator für Mietbereichsanalysen die Aufgabe "Mietbereiche einrichten". Mit dieser Aufgabe wird SU als aktueller Layer aktiviert und andere Layer (z.B. Brutto) werden angezeigt, die Sie beim Entwickeln der Mietbereichsinformationen anzeigen möchten.
Hinweis: Der CAD-Prozessnavigator konzentriert sich auf die CAD-Aufgaben einer Anwendung. Er enthält nur die Anwendungen mit CAD-Aufgaben und innerhalb dieser Anwendungen nur die CAD-basierten Aufgaben, wie z. B. Entwickeln von Daten, Veröffentlichen von Daten und Abfragen von Zeichnungen. Informationen zur vollständigen Vorgehensweise für eine Anwendung finden Sie im Prozessnavigator von ARCHIBUS Web Central.
Siehe auch
Informationen zu den Befehlen auf der Multifunktionsleiste auf diesen CAD-Werkzeugen finden Sie unter Beschreibung der ARCHIBUS Smart Client-Erweiterung für AutoCAD.
