Zweck: Verwenden Sie diesen Befehl, um eine neue Zeichnung zu erstellen und bei ARCHIBUS als intelligente Zeichnung zu registrieren. Wenn Sie diesen Befehl für eine geöffnete Zeichnung ausführen, wird die aktuelle Zeichnung einem Datensatz in der Datenbank zugeordnet, wenn Sie das Dialogfeld "Zeichnungseigenschaften" schließen.
Rufen Sie diesen Befehl auf, indem Sie ARCHIBUS/Zeichnung/Neu auf der Multifunktionsleiste auswählen.

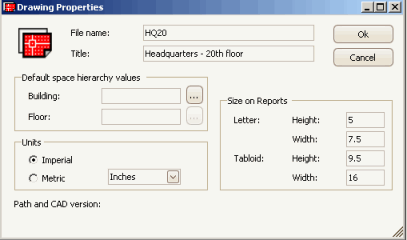

Wenn Sie diesen Befehl ausführen, wird das Dialogfeld "Zeichnungseigenschaften" angezeigt.
|
Feld |
Zweck |
|
Dateiname |
Geben Sie einen eindeutigen Namen für die neue Zeichnungsdatei ein, die Sie erstellen möchten, z.B. HQ20. ARCHIBUS fügt die Erweiterung .DWG automatisch zum Namen hinzu. |
|
Titel |
Gibt den Zeichnungstitel an, der in Berichten verwendet werden soll. |
|
Hierbei handelt es sich um die Werte, die beim Ausfüllen der Raumhierarchie- oder Standortfelder für neue Objektsymbole verwendet werden. Im Standardschema umfassen die Standardraumhierarchiewerte das Gebäude- und das Geschosskurzzeichen. Wenn Sie mit den Befehlen "Daten bearbeiten" und "Daten nummerieren" neue Objektsymbole erstellen, vervollständigt das Programm die neuen Datensätze mit diesen Werten. |
|
| Einheiten | Legt fest, ob in der Zeichnung metrische oder britische Maßeinheiten verwendet werden sollen. Wenn Sie "Metrisch" auswählen, wählen Sie die Maßeinheit (Meter, Millimeter oder Zentimeter) für eine Zeichnungseinheit aus. |
| Größe in Berichten | Geben Sie die Höhe und die Breite für die Letter- und Tabloid-Größe an. |
