Organización de la información de los dibujos mediante las capas de dibujo

Dado que los dibujos CAD pueden incluir muchos tipos de información, se utilizan las capas de dibujo para organizar su contenido.

Las capas de dibujo son similares a las láminas de papel transparente que contienen un solo tipo de información, como texto, espacios y armarios. Los dibujos están compuestos de muchas capas perfectamente alineadas, de modo que cuando se colocan unas sobre otras las capas forman un conjunto completo de información.

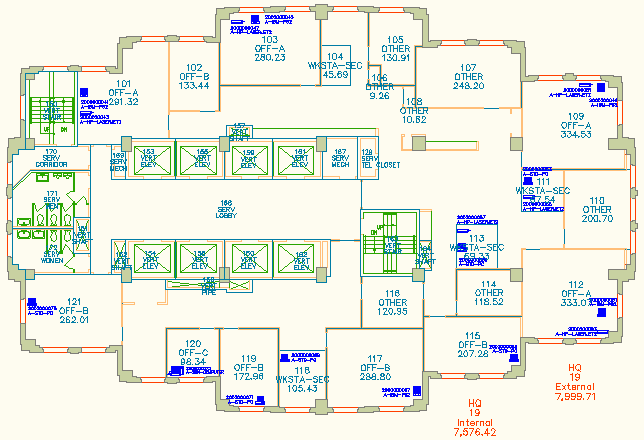

Cada capa utiliza un color particular, a fin de que se pueda distinguir fácilmente los elementos del dibujo. Por ejemplo, en la imagen a continuación, se puede ver las siguientes capas:

• delimitación bruta del área de la planta (naranja)
• paredes exteriores (verde)
• espacios sobre la planta (azul verdoso)
• equipos (azul)
• texto de activos de las áreas brutas (naranja)
• texto de activos de espacios (azul verdoso)
• texto de activos de equipos (azul)

Dado que las capas están alineadas, los límites de los espacios se establecen en relación a la delimitación de la planta, y las etiquetas de texto de los espacios se asignan a los espacios correctos.
