Trabajar con dibujos (HTML)

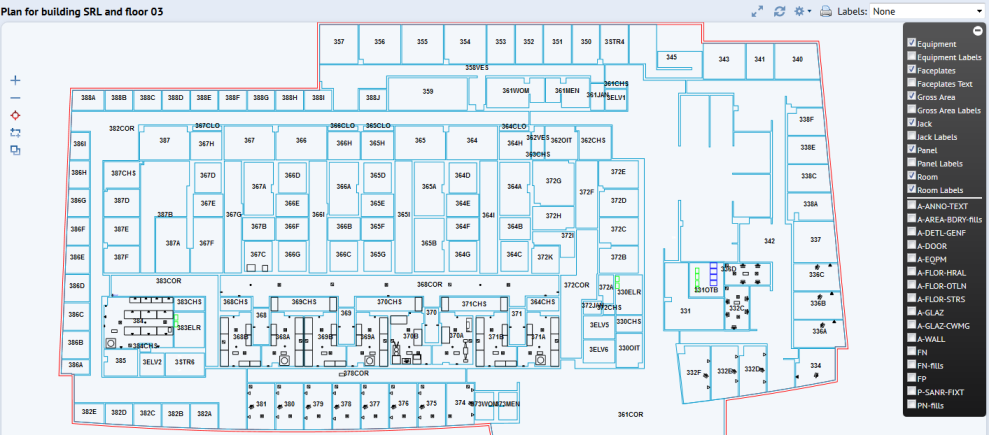

Las vistas de ARCHIBUS usan el control de dibujo en HTML para mostrar gráficos empresariales de los planos de planta.

Nota: Antes de ARCHIBUS V.23.2, muchas vistas de Web Central usaban el control de dibujo con Flash y las vistas más nuevas usaban el control de dibujo en HTML. Al empezar con ARCHIBUS V.23.2, todas las vistas de Web Central utilizan el control de dibujo en HTML descrito en este tema. Si tiene una vista personalizada que usa el control de dibujo con Flash, consulte Trabajar con dibujos (Flash).

Formato de gráficos empresariales

El control de dibujo en HTML requiere archivos SVG. Por tanto, debe publicar sus dibujos de plano de planta como gráficos empresariales en formato SVG usando:

• el comando Publicar gráficos empresariales desde la Extensión de Smart Client de ARCHIBUS para AutoCAD
• el comando Publicar en 2D en Revit

Zooming

Hay varias formas para ajustar el valor de zoom:

• Use la rueda del ratón para regular el zoom.
  • Gire la rueda del ratón hacia arriba para acercar.
  • Gire la rueda del ratón hacia abajo para alejar.
• Haga clic en el ratón.
  • Haga doble clic en el dibujo para ampliarlo 1,25 veces en la escala actual.

• Use los comandos de zoom de la barra de herramientas de control de dibujo, que está situada en la derecha de la ventana de dibujo (véase su posición en la imagen anterior y los iconos en la imagen siguiente).

Panorámica

Para desplazar horizontalmente:

• Use la acción clic-mover-soltar del ratón para desplazar el dibujo panorámicamente, salvo cuando esté en modo "Hacer zoom en área de ventana seleccionada" o "Seleccionar varios activos".
• Use las teclas de flecha arriba, abajo, izquierda y derecha.

Menú contextual

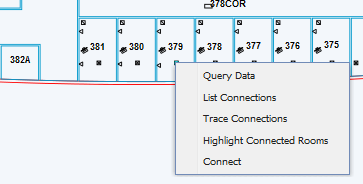

Algunas vistas que usan el control de dibujo en HTML cuentan con un menú contextual que ofrece comandos adicionales. Por ejemplo, al utilizar la vista Consola de telecomunicaciones, puede hacer clic con el botón derecho del ratón sobre un símbolo de activo de telecomunicaciones para recibir una lista de comandos y conectar el símbolo. Haga clic con el botón derecho sobre un espacio para ver un menú con otra serie de comandos.

Seleccionar activos

A medida que trabaje con planos de planta, necesitará seleccionar espacios, activos de equipo, activos de telecomunicaciones, etc. Para ello, haga clic en el elemento. Dependiendo del tipo de activo, el control lo resaltará o perfilará su borde de color gris (espacios).

El dibujo proporciona una herramienta para hacer un conjunto de selección de varios activos.

Para seleccionar varios activos a la vez:

1. Haga clic en el icono "Seleccionar varios activos" en la barra de herramientas.
2. Seleccione los activos deseados.
   • El dibujo resalta o perfila en gris cada elemento en el conjunto de selección.
   • Si selecciona un activo por error y quiere quitarlo del conjunto de selección, haga clic en él.
3. Una vez completado el conjunto de selección, pulse la tecla Esc.

Establecer capas

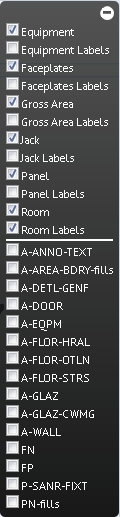

Cada vista muestra el plano de planta con un conjunto predeterminado de capas visibles. Use la barra de herramientas de la esquina derecha (en la imagen siguiente) para mostrar capas adicionales, como etiquetas de texto, límites de paredes o puertas, si dichos elementos se publicaron como parte del archivo SVG de gráficos empresariales. Hacer clic en una casilla para mostrar u ocultar la capa. Si activa demasiadas etiquetas adicionales, podría saturar el dibujo y que le cueste trabajar con él.

Puede ocultar el menú de etiquetas haciendo clic en el botón para expandir y contraer, situado en la esquina superior derecha.

Líneas rojas y marcas

Véase Marcar imágenes y planos de planta.
