Utilisation du Navigateur 3D

Certaines vues ARCHIBUS présentent le Navigateur 3D Il vous permet d’accéder aux modèles BIM 3D créés dans Revit et sauvegardés sous forme de graphiques d’entreprise 3D, directement depuis les rapports et vues ARCHIBUS.Les vues qui comprennent le Navigateur 3D affichent les graphiques d’entreprise 3D s’ils sont disponibles.

Pour afficher les modèles 3D dans une vue, vous devez avoir :

développé des modèles BIM 3D dans Revit
senregistré ces modèles comme de graphiques d’entreprise 3D en exécutant la commande Publier en 3D de l’extension Smart Client pour Revit. Pour plus d’informations, consultez la rubrique. Publier en 3D de l’extension Smart Client pour Revit.

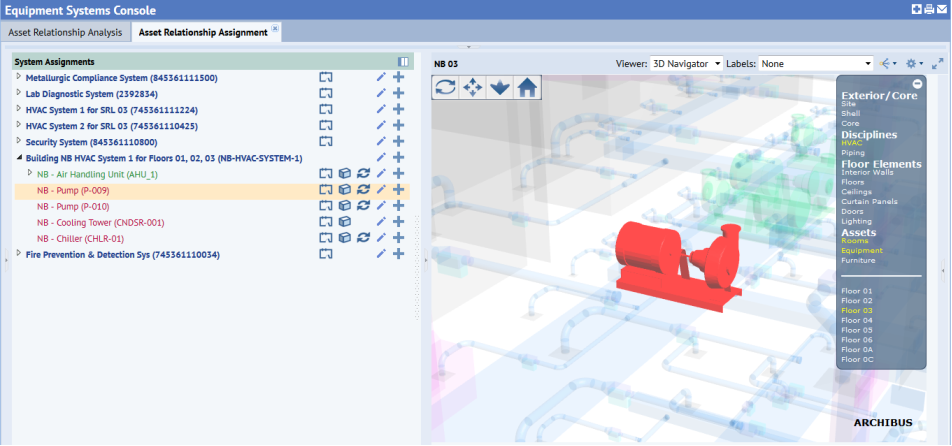

Les vues suivantes proposent le Navigateur 3D :

Gestion des actifs / Console des systèmes d’équipements
Gestion des actifs / Console de proposition de projets / Onglet Analyse de relation d’actifs
Gestion et planification de l’espace / Inventaire et performance de l’espace / Gestionnaire d’espace / Console d’espace

Lorsque le Navigateur 3D est utilisé avec l’exemple de projet HQ, sélectionnez les étages et les équipements situés dans le bâtiment NB, étant donné que les données de démonstration incluent les graphiques d’entreprise 3D pour ce bâtiment.

Quelle que soit la vue dans laquelle il est présenté, le Navigateur 3D propose généralement les options suivantes :

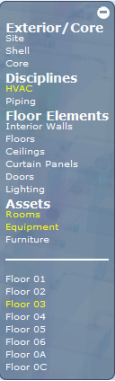

Menu Catégories

Utilisez le panneau Catégories pour contrôler les catégories Revit affichées par dessin dans le Navigateur 3D.

Quand vous chargez une vue pour la première fois, le panneau Catégories met en surbrillance en jaune les catégories que le Navigateur 3D affiche par défaut

Vous pouvez modifier cet affichage en cliquant sur les entrées du panneau pour les activer et les désactiver.

Les commandes spécifiques du menu Catégories varient d’une vue à l’autre.

En utilisant la Console des systèmes d’équipement, notez que vous pouvez contrôler les étages spécifiques que le modèle affiche en cliquant sur les entrées individuelles de votre choix, répertoriées au bas de l’écran. Ces options ne figurent pas dans la vue Console de gestion des espaces car les étages peuvent être sélectionnés dans un autre panneau.

Une fois que vous avez terminé, vous pouvez masquer le panneau Catégories en cliquant sur le bouton « moins » correspondant, situé dans le coin supérieur droit du menu.

Barre d’outils

Le Navigateur 3D présente une barre d’outils, située dans le coin supérieur gauche, avec les commandes suivantes :

De la gauche vers la droite, ces icônes sont :

Icône	Action
Orbite	Faire glisser la souris sur le dessin pour changer l’angle de vision.
Panoramique	Faire glisser la souris sur le dessin pour le déplacer. Appuyer sur la touche Maj et faire glisser la souris pour déplacer le dessin.
Menu	Appuyer sur la touche Maj et faire glisser la souris pour déplacer le dessin. .
Accueil	Un clic sur cette icône restaure la position initiale du dessin. En appuyant sur la touche Échap, vous restaurez également la position initiale du dessin.

Zoom

Pour zoomer sur les graphiques d’entreprise 3D, vous pouvez utiliser les méthodes suivantes :

faire glisser la souris sur le dessin
molette de la souris
appuyer sur la touche Ctrl tout en faisant glisser la souris (pour les utilisateurs de Mac et de PC)

Menu contextuel

Les menus contextuels permettent de manipuler la sélection d’actifs 3D.Les options exactes des menus 3D dépendent de la vue à partir de laquelle vous accédez au Navigateur 3D. Dans le Navigateur 3D, cliquez avec le bouton droit de la souris pour ouvrir le menu contextuel.

Dans le Navigateur 3D, cliquez avec le bouton droit de la souris pour ouvrir le menu contextuel.s:

La plupart des menus contextuels du Navigateur 3D contiennent les commandes suivantes :

Cible Sélectionnée : zooms sur l’objet sélectionné.

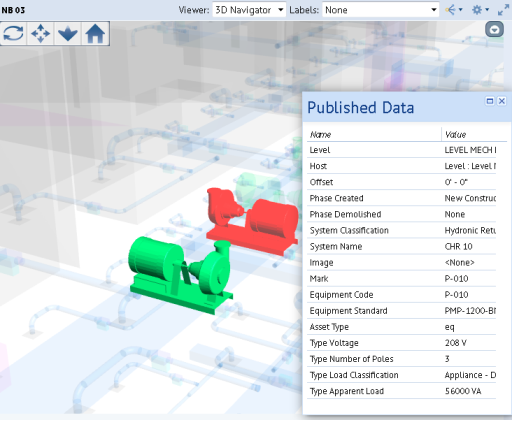

Consulter les propriétés des éléments sélectionnés présente le formulaire des données publiées qui contient des informations relatives à l’objet sélectionné. Dans l’image ci-dessous, l’équipement en rouge est sélectionné.

Isoler un objet

La vue peut présenter un menu tel que celui illustré, de sorte que vous avez la possibilité de contrôler les surbrillances et étiquettes dans les graphiques 3D.

Notez que l’option Isolats vous permet de visualiser et de sélectionner plus facilement des objets dans le modèle 3D. Vous pouvez toujours sélectionner des éléments sans les isoler, mais ce sera peut-être plus difficile.

Dans le menu Isolats, choisissez le type d’élément avec lequel vous souhaitez travailler ; le Navigateur 3D se concentre alors sur ce type d’élément.

Par exemple, l’option Isoler l’équipement rend tous les éléments non associés à l’équipement transparents, de sorte que vous pouvez voir à travers le modèle et sélectionner l’équipement qui s’y cache.

Dans le menu Isolats, choisissez le type d’élément avec lequel vous souhaitez travailler ; le Navigateur 3D se concentre alors sur ce type d’élément.

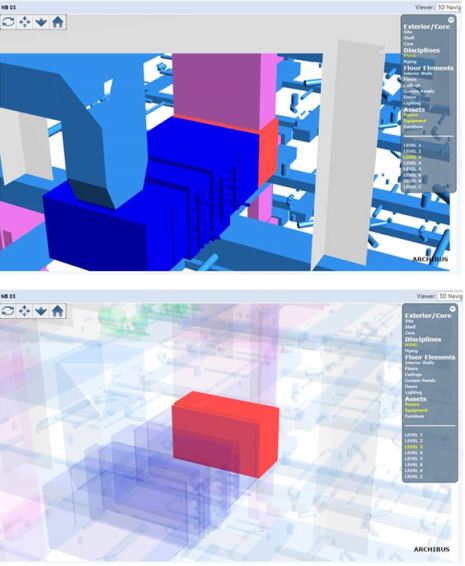

Dans l’image inférieure, Isolats est défini sur Equipement.
