Extensión Smart Client para AutoCAD

DWG Editor de Smart Client

Familiarización con la Extensión Smart Client de ARCHIBUS para AutoCAD y con DWG Editor

El programa Extensión Smart Client para AutoCAD y el DWG Editor están incorporados al programa AutoCAD.

Si usted cuenta con la extensión, al cargar el programa AutoCAD Extensión Smart Client para AutoCAD se carga automáticamente.

Si usted cuenta con el programa DWG Editor, el programa se carga desde ARCHIBUS y se abre en su propia ventana.

En casi todos los aspectos, trabajar con AutoCAD junto con la extensión Extensión Smart Client de ARCHIBUS para AutoCAD o DWG Editor  es como trabajar sólo con AutoCAD. Cuando se ejecuta un comando que tenga un impacto en el proyecto ARCHIBUS o en su información asociada, los programas hacen los ajustes que sean necesarios o le piden a usted la información correspondiente.

Al trabajar en Extensión Smart Client de ARCHIBUS para AutoCAD o DWG Editor, para ejecutar comandos, puede:

• Introducir el comando en la línea de comandos.
• Hacer clic en el comando en la cinta de opciones como se describe en la sección siguiente.
• Seleccionar tareas del Navegador de procesos. Véase El Navegador de procesos de CAD.

Comandos de la cinta de opciones para la Extensión Smart Client para AutoCAD y para DWG Editor

Los comandos específicos de ARCHIBUS para la extensión Extensión Smart Client de ARCHIBUS para AutoCAD o DWG Editor se encuentran en las pestañas ARCHIBUS y Utilidades de la cinta de AutoCAD.

La extensión Extensión Smart Client de ARCHIBUS para AutoCAD o DWG Editor agrega dichas pestañas a la cinta estándar de AutoCAD.

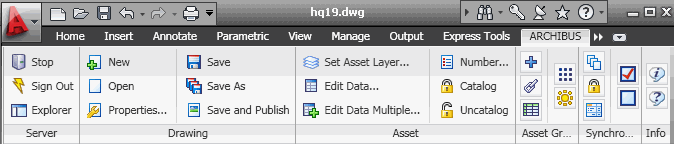

• Pestaña ARCHIBUS : La imagen a continuación muestra la pestaña ARCHIBUS en la en que se encuentran los comandos que se utilizan con mayor frecuencia. Observe que si se minimiza el tamaño de la pantalla, se reemplaza el texto de los comandos por iconos, a fin de adaptarse al menor espacio. Puede colocar el cursor sobre los iconos para ver un texto descriptivo de los comandos correspondientes. En la imagen a continuación se muestra como los comandos “Gráfico de activo” y “Sincronización” cambiaron a iconos.

  Véase:

• Comandos del servidor
• Comandos de dibujos
• Comandos de activos
• Comandos de gráficos de activos
• Comandos de sincronización

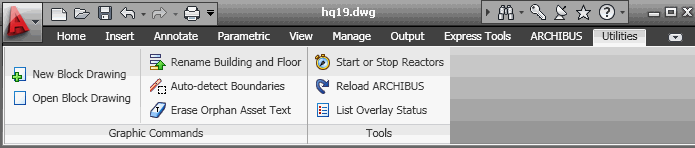

• Pestaña Utilidades: La imagen a continuación muestra la pestaña Utilidades en la que se encuentran los comandos de gráficos y los comandos de herramientas:
