Al igual que en los entornos de Smart Client y de Web Central, el entorno de la herramienta CAD incluye un Navegador de procesos. El Navegador de procesos se muestra en el panel del Explorador, al lado izquierdo de la ventana de la aplicación de dibujo.
El Navegador de procesos de CAD enumera solamente los dominios y las aplicaciones de ARCHIBUS que tienen un componente de CAD. El usuario navega a través de los dominios y las aplicaciones de ARCHIBUS del mismo modo que se hace al utilizar el Navegador de procesos en Smart Client y en Web Central.
Dentro de cada aplicación se encontrará un proceso que enumera los pasos para la creación de los símbolos de activos correspondientes, y para publicar el dibujo ya finalizado como un gráfico empresarial.
A diferencia de los Navegadores de procesos de Smart Client y de Web Central cuyas tareas cargan vistas de ARCHIBUS, las entradas del Navegador de procesos de CAD son una serie de comandos de CAD que le serán útiles para crear los símbolos de activos correspondientes.

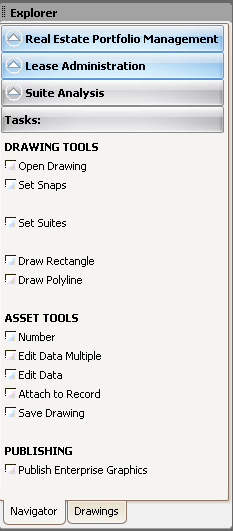

Por ejemplo, arriba se muestra el Navegador de CAD que indica los pasos para generar símbolos de activos de oficinas: desde abrir el dibujo, dibujar las polilíneas, asignar inteligencia y hasta publicar el dibujo terminado como un gráfico empresarial, el Navegador de procesos enumera los comandos de AutoCAD y de ARCHIBUS que se necesitan para generar símbolos de activos de oficinas.
El Navegador de procesos enumera los comandos de AutoCAD y de ARCHIBUS para su comodidad. Si lo prefiere, puede arrancar los comandos desde la cinta de opciones o desde la línea de comandos de AutoCAD.
El Navegador de procesos de CAD incluye un comando para establecer que el dibujo muestre y convierta en la capa actual a las capas correspondientes a la información que usted está generando. Por ejemplo, el Navegador de procesos de Suite Analysis CAD incluye la tarea Establecer oficinas. Esta tarea establece la capa SU como la capa actual, y muestra otras capas tales como la Bruta, que podría querer tener a la vista al generar la información de la oficina.
Nota: el Navegador de procesos CAD se centra en las tareas de CAD de una aplicación. El Navegador presenta solamente aquellas aplicaciones que incluyen tareas de CAD, y dentro de cada una de dichas aplicaciones presenta sólo las tareas relacionadas con CAD, tales como generar datos, publicar datos y hacer consultas de los dibujos. Vea el Navegador de procesos en ARCHIBUS Web Central para conocer los procedimientos completos de una aplicación.
Véase también
Familiarización con la Extensión Smart Client de ARCHIBUS para AutoCAD y con DWG Editor para una descripción de los comandos de la cinta de opciones de estas herramientas CAD.
